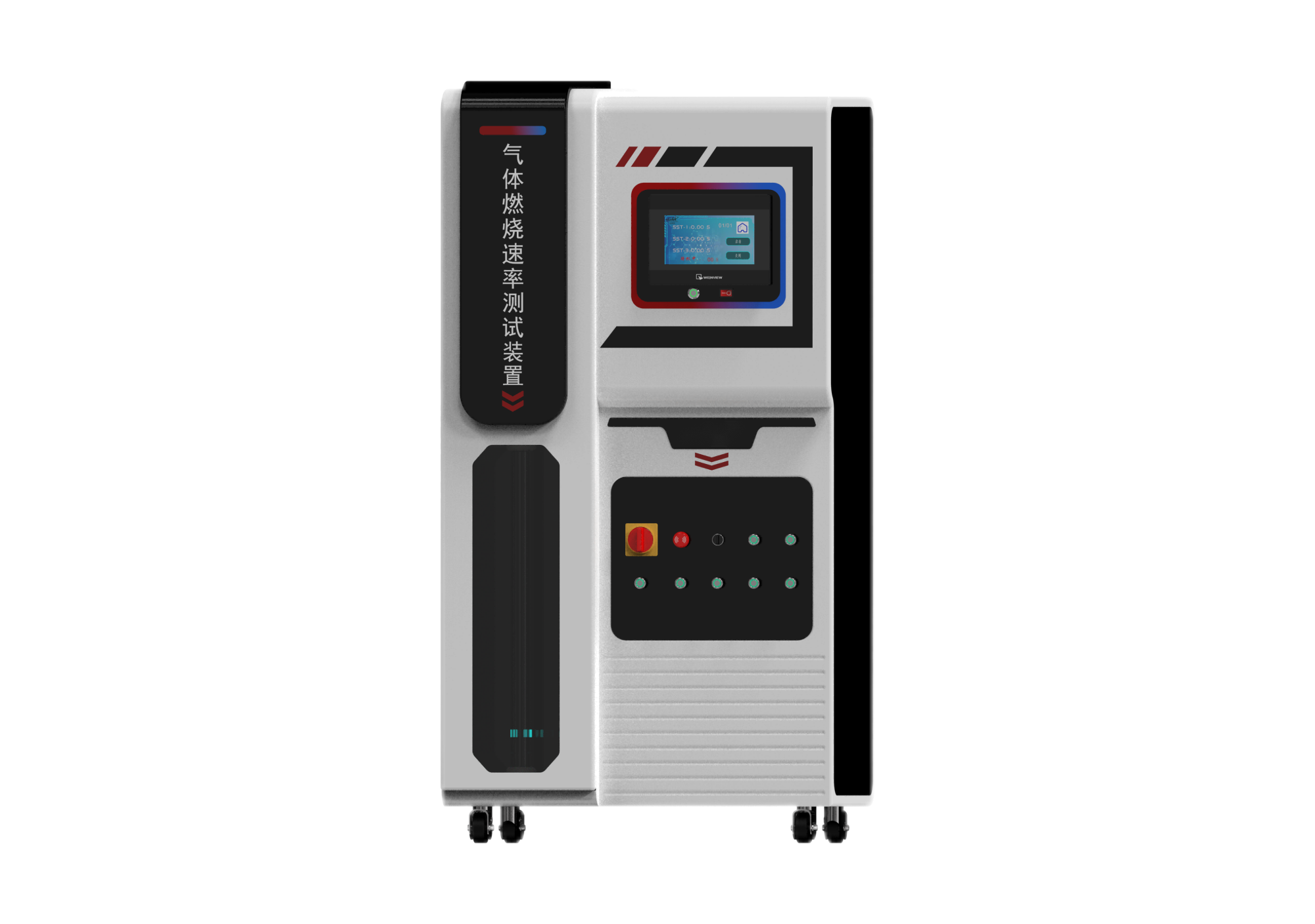

氣體燃燒速率測試裝置

氣體燃燒速率測試裝置主要包括混合容器、測試管、點火系統以及氣體處理系統，該裝置將可燃氣體(或可燃氣體的可燃混合物》和空氣的均質混合物在點火下端開口的垂直管中引發燃燒，并向上傳播火焰至上封閉端，通過管中火焰?zhèn)鞑ニ俣龋脱媲把孛娣e與其基本橫截面積之比，從而得出可燃氣體的燃燒速度

執行標準
IS0 817:2014

產品規格
設備尺寸1100(W)x700(D)x1900(H)mm
電源AC220V50/60Hz10A
重量約160kg
客備氣源空氣/氮氣

產品特點
裝置采用一體式結構，結構表面采用鐵氟龍烤漆工藝，整體美觀大方便于清潔配備石英混氣容器用于混合測試氣體
石英容器底部配置有轉速可調攪拌裝胃，保證內部混氣均勻。配備專用氣體真空泵，可用于抽取玻璃容器內部氣體，實現抽真空與吹掃等功能。配備高精度壓力傳感器，傳感器量程0-200KPa，可用于實現精準配氣
配備石英玻瑞測試管長1200mm,內徑40mm，2mm帶有刻度尺，刻度尺最小刻度不大于1mm采用感應電火花的點火方式，點火發生在測試管的底端，點火電極的電源輸出為15kV.30mA
預留溫度檢測傳感器，用于檢測測試管內部溫度。
配備氣體膨脹罐，用于保證測試系統安全性
出口處安裝廢氣處理系統，主要由氣體膨脹罐，帶中和落液的收集罐，排風機，噴嘴，洗滌器，網口板等組成配置有玻璃觀察窗，便于觀察試驗現象。
配置專用圖像采集系統，用于測試記錄火焰燃燒傳播現象，并計算傳播速度等參數
裝置配有用氣體采集灌，可與其他配套裝置同步使用
采用PLC及模擬量模塊工控機15寸軟件可實現溫度壓力、數據以及配氣、點火等測試流程的實時監控、顯示、控制以及數據存儲
