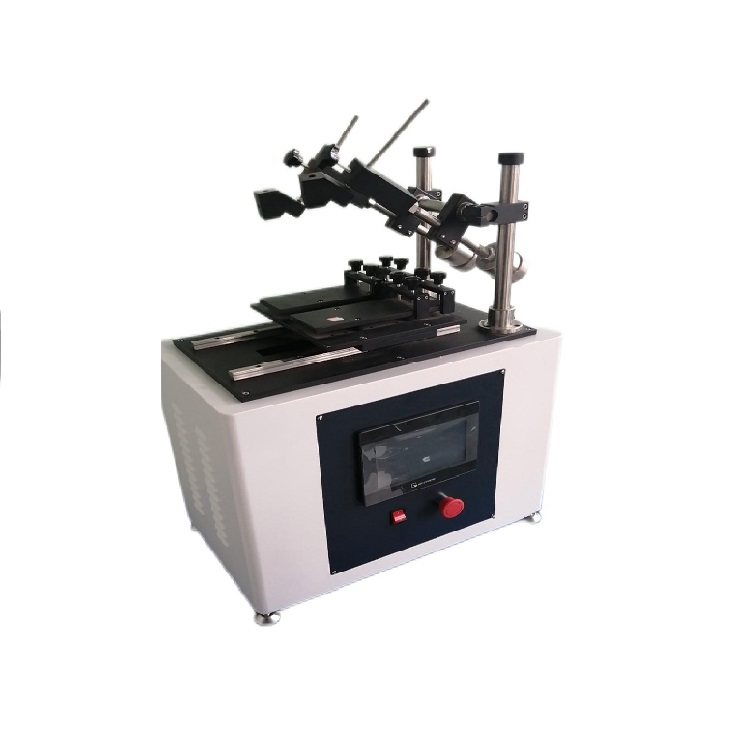

多功能耐磨試驗機



多功能耐磨試驗機用于檢測涂料、塑料、裝飾織物、汽車內飾，立絨織物等的耐刮擦及耐磨耗性能。液晶屏控制并顯示試驗過程，可根據用戶需求設置往復磨耗次數，運動行程，往復運動速度等參數。獨特的摩擦臂設計，實現不同摩擦頭的替換。根據杠桿平衡原理精確控制壓力的實施。充分滿足不同標準對于摩擦形式、摩擦頭、壓力等的不同要求。織物往復式耐磨儀 flat abrasion tester for fabrics測定織物“耐磨性能”（486頁）的儀器。屬織物平磨儀中的一種。主要由運動平臺、支架等組成。利用電動機傳動產生直線往復式運動。在運動平臺上以一定張力安裝織物試樣。將支架包纏磨料（例如400號水砂紙）放到試樣上，往復摩擦?；驅⒃嚇影p在支架上，將磨料展平張緊在運動平臺上。支架和運動平臺做相對運動，試樣受到平面往復的磨損。測量一定次數下試樣的重量透光量及強度的變化或破損情況以確定試樣的耐磨性能。



測試原理：

測試樣品被固定在水平的樣品臺上，在規定的磨料和負載下隨著樣品臺的水平移動而被磨耗。測試臂的另一端配以砝碼來保持測試臂的平衡，以確保樣品表面負載的性。磨料和負載架高度可調，以適合不同高度樣品的測試。



測試標準：

ASTM F2496、ISO 1518-1、ISO 1518-2、GME 60248、D42 1775等



儀器由以下幾部分組成：附加砝碼、摩擦頭、平衡桿、固定旋鈕、鎖緊旋鈕、平衡砝碼;液晶屏;電源開關;急停按鈕。

附加砝碼：依據各標準及客戶需求配備不同附加砝碼，調節平衡后，附加砝碼的重量即為壓在試樣的重量。

摩擦頭：根據不同標準和客戶需求，有多種摩擦頭可供替換。本儀器配備有摩擦頭及其夾具如下：其中，對于D42 1775磨頭，在使用中需將砂紙貼附到磨頭圓弧表面。對于橡膠裝磨頭及套具，在使用中需將套具拆開，將綠色磨頭放入套具中部，再用頂絲突出并旋緊，磨頭露出套具表面0.1in。

固定旋鈕：松開固定旋鈕，若平衡砝碼與摩擦頭重量達不到平衡，則平衡桿發生傾斜。反之若鎖緊固定旋鈕，即使平衡桿不平衡也能鎖住當前位置。

鎖緊旋鈕：旋緊后，平衡桿的前后比例可鎖定。

平衡桿：起到衡量是否達到杠桿平衡的作用及支撐連接作用。

平衡砝碼：根據杠桿平衡原理，移動平衡砝碼的前后位置，與摩擦頭平衡。使附加砝碼的壓力為實際織物所受到的壓力。

液晶屏：具有設置試驗參數、顯示及控制試驗過程的功能。

電源開關：啟動或關閉儀器。

急停按鈕：緊急狀況，按動急停按鈕，儀器關機。

技術規格：



行程范圍：6-150mm可調

速度范圍：1-100往復/min無級可調

液晶屏控制，可設置速度、往復運動次數等參數

液晶屏實時顯示并控制試驗狀態

兩工位設計，節省試驗耗時

滿足多種標準要求，可根據用戶的需求配備砝碼及摩擦頭

重量：48.5kg

尺寸：532*471*630(W*D*H)

電源：220V，50HZ，3A



選配：



主機1臺

測試軟件1套

測試臂套件2套

砝碼套件 6個(1N,2N,3.5N,5N,10N,24N)

D42 1775磨頭 2個(R18，長40mm)

CS-10磨頭 2個

H-18磨頭 2個

樣品固定架 2套

毛刷 1把

磨頭修復砂紙 1包(20片)

電源線1條

使用手冊1本
