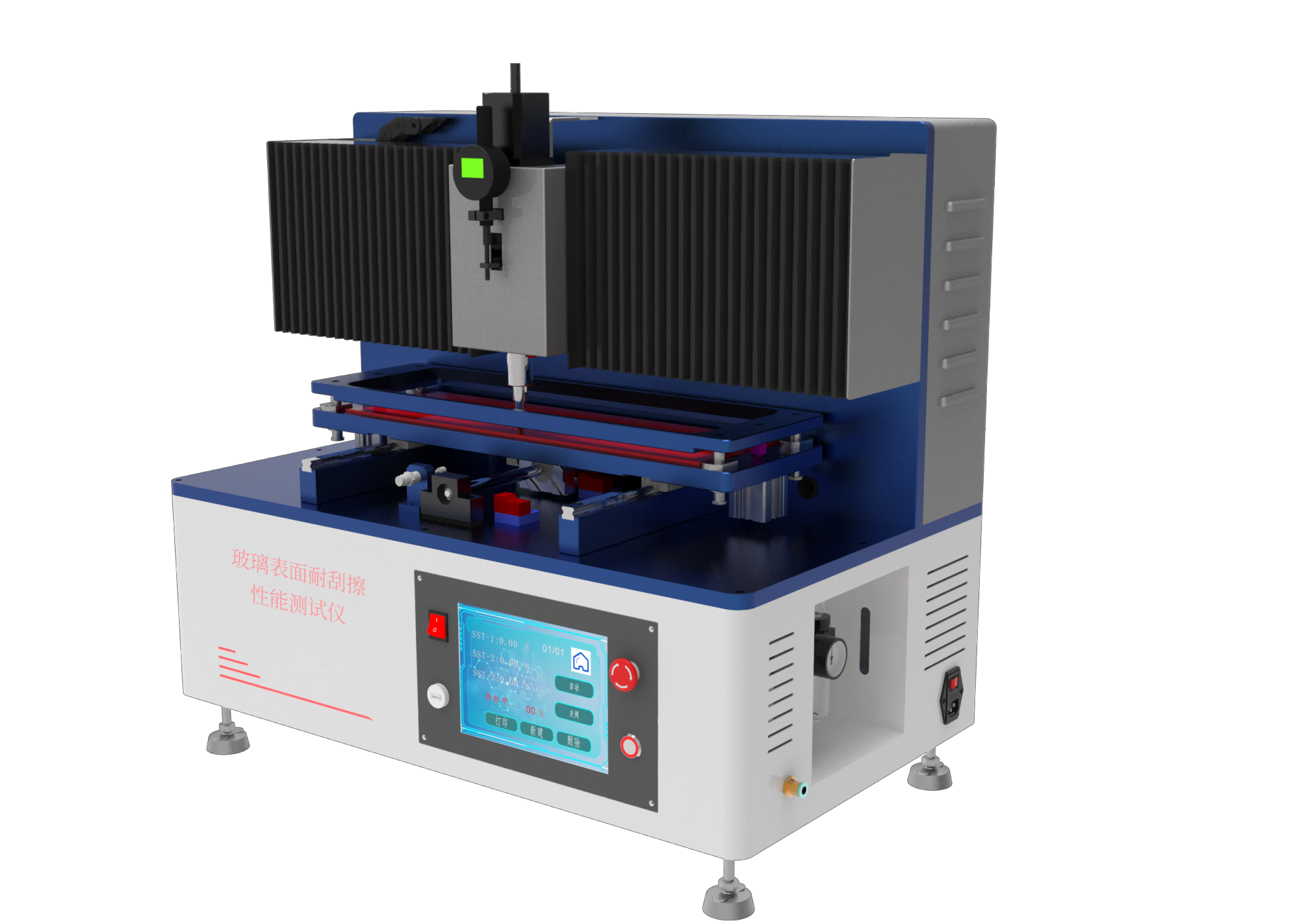

玻璃表面耐刮擦性能測試儀

一，用途：
主要用于評估玻璃表面耐刮擦性能的測試

二，技術參數：
1)速度；調節范圍0mm~80mm,調節速度1mm/min~30 mm/min;（可調）

2)移動系統通過伺服步進電機驅動滑塊沿水平運動,行程范圍不小于300mm,移動速度范圍為
30mm/min~180mm/min;

3)量程；測量范圍0N~50N,分辨率應達0.01N;

4)試樣臺應為不銹鋼剛性平臺,厚度不小于5mm,表面應光滑平整,且能固定試樣;

5)壓頭應采用HRC-3規格的洛氏金剛石壓頭,錐角為(120士0.35)°,壓頭結構示意圖如圖2所
示。洛氏金剛石壓頭技術指標及檢定應符合JJG112規定;

6)選項：攝像系統由攝像頭和圖像記錄儀構成,攝像頭放大倍數為10倍~20倍,且自帶精度為0.1mm
的刻度尺。試驗時,攝像頭應能沿壓頭劃刻方向同步行進。


執行標準；GB/T39815-2021


控制系統：PLC；
操作界面：中英文切換；
操作方法：7寸彩色觸摸屏
三，主要特點：
1、示教功能
在取樣之前使用本功能，可高精度地設定載荷區域。
2、使用觸摸屏操作簡便
通過安裝在設置前面的觸摸屏可使用和設定所有的功能。
3、表面有凹凸也能測試劃痕
垂直載荷的驅動部使用懸架機構，因此即使是表面有凹凸的式樣也能夠進行測試，并且不影響載荷線性增加特性。
4、可記憶測試條件
儲存容若干個，能夠記憶測試條件。
