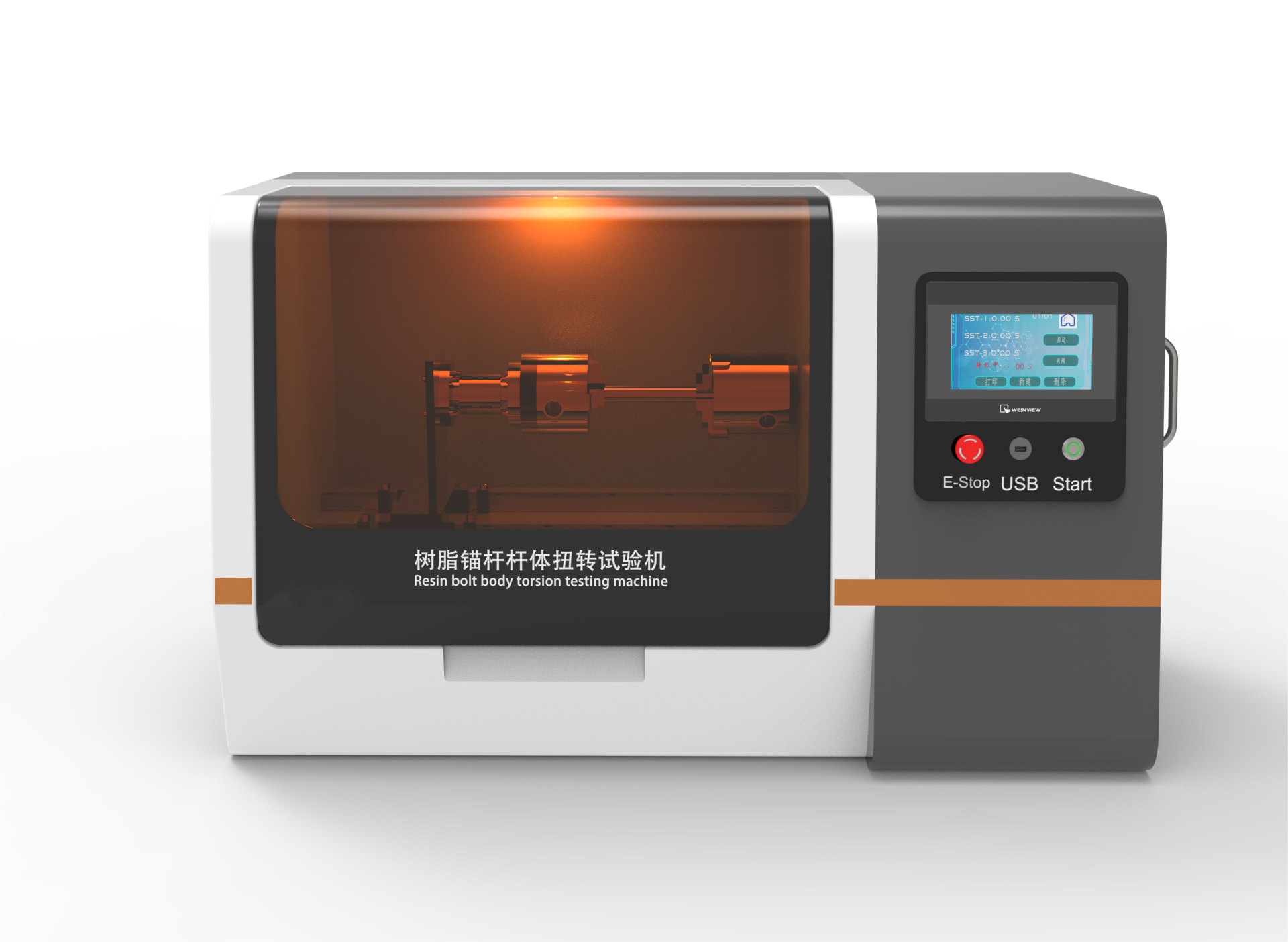

樹脂錨桿扭轉試驗機，錨桿扭矩強度試驗機



一，用途
主要用于樹脂錨桿的扭轉性能，扭矩強度以及扭轉角測試。試驗測試功能：WindowsXP中文操作平臺，實現扭矩、扭轉角度、變形的多種控制。使用以圖形為界面的視窗式操作系統，可設定顯示屏幕及操作面板；可設定試驗速度及各種控制參數；可實時顯示基本試驗結果；可實時顯示試驗過程各種相關曲線圖形；可實現系統診斷并顯示診斷結果。試驗機實現分級管理權限，不同的用戶可進入不同的管理界面、分三級用戶管理權限。整機利用全數字交流伺服控制系統及中研數字式數據采集處理系統，光電編碼器采集試樣的扭轉角度。


二，產品參數：
1、扭矩量程：0～1000Nm
2、扭矩測量范圍：1%-100%FS
3、扭矩最小讀數值： 0.01Nm
4、試驗扭矩分辨率 1/±300000
5、扭矩示值相對誤差：≤±1.0% （正轉和反轉兩個方向）
6、扭矩重復性相對誤差：≤1.0%（正轉和反轉兩個方向）
7、轉角測量范圍 0-10000°
8、轉角示值相對誤差：≤±1% （正轉和反轉兩個方向）
9、扭角(小角度測量)顯示最小分辨率：0.0001°
10、轉角最小讀數值：0.01°
11、試驗轉速：0.05-720°/min(屈服前應在3°/min-30°/min；屈服后不大于720°/min)無級調速
12、扭轉速度示值相對誤差：≤±1% （正轉和反轉兩個方向）
13、扭轉速度示值重復性誤差：≤1.0%
14、加力盤、扭矩盤間距離：0～600mm（可議）
15、兩夾頭的同軸度：≤Φ0.3mm
16、試樣夾持直徑：標準試樣（圓試樣Φ10，標距50mm,100mm）
17、電源及功率：AC 220V±10％，50Hz；1.0KW

三，執行標準
本試驗機符合JB/T9370—2007《扭轉試驗機技術條件》及GB10128—2007《金屬材料 室溫扭轉試驗方法》數據處理的相關要求。
