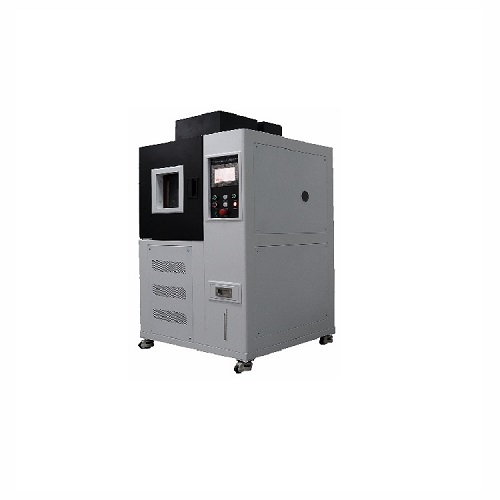

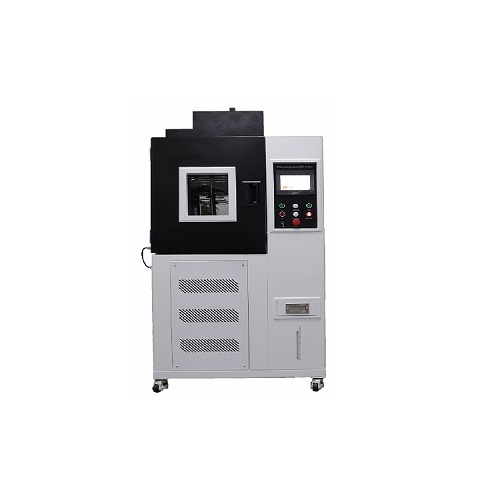

涂料和清漆耐壓力水噴射測定儀



一，工作原理

通過規定的壓力水噴射，對涂層試驗樣的阻力對粘附強度的損失進行測試。

試樣的損傷程度主要取決于除粘合強度外、噴嘴與試件之間的空間、體積流量、試驗時間、噴嘴的幾何形狀、沖擊面積、沖擊角、射流的水溫，以及切割和刻痕工具。

評價是通過對圖片的視覺比較來進行的，其中特征值與剝離區域相關。

剝離物的分離線（平面）應在試驗報告中注明?；椎灼幔?/span>



二，執行標準：ISO16925，PV1503-C，DIN55662，BO160-04，DBL-7391

寶馬、奔馳、通用、大眾、福特、沃爾沃等規范（AA-0136、DIN 55662、ISO16925，DBL 7381，GM9531P、PV1503、VOLVO STD 423-0015，VOLVO VCS 1029 54719、FLTM BO 160-04、MS210-07，PSA D23 5376，Renault D25 2018/-A-2001 ，GMW16745-2012方法B，TPJLR-52.561-2009）

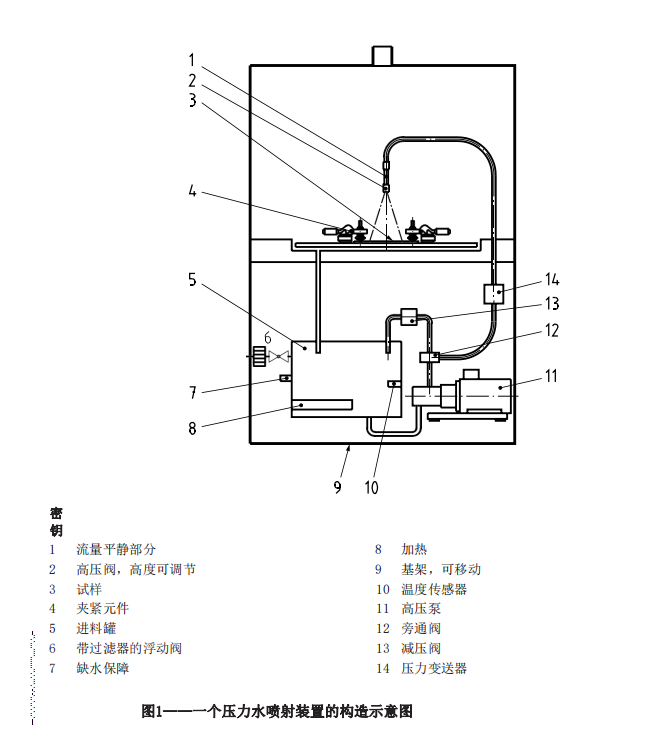

三，結構原理圖



四，試驗用品要求

試樣最好為平面試樣。試樣的大小和試驗的數量由試驗人員決定。

試樣可能具有不同的粘合劑強度。建議測試試樣的不同部位。



五．測試條件

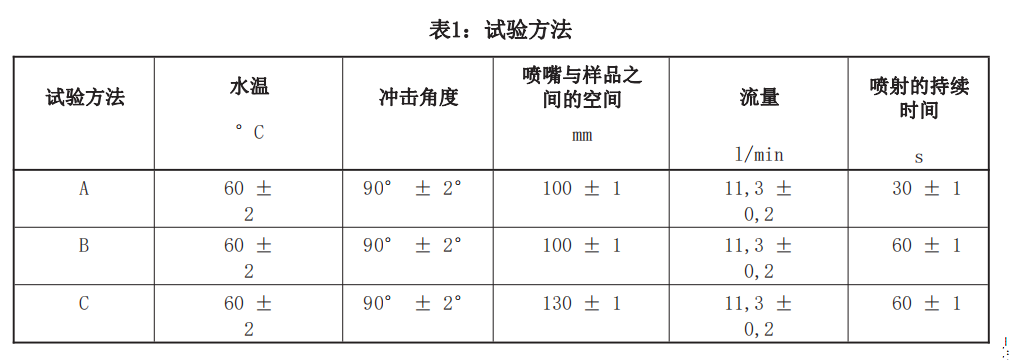

將試樣插入儀器后。使用間隔塊），校準試樣和噴嘴之間的空間。 在室溫下操作壓力水噴射裝置。 首選三種測試方法

注意：試驗水值離子水

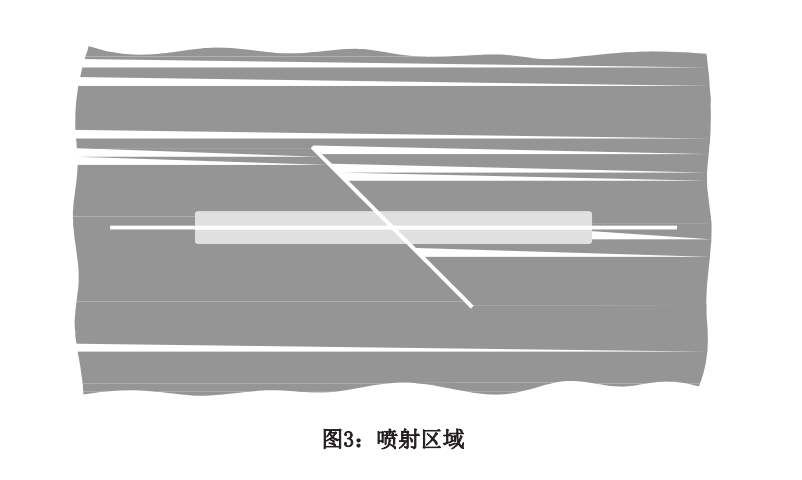

六，當使用自動和手動裝置時，緊固試樣，使水射流發生沖擊，如圖所示。噴流在十字點上方的中間撞擊到較長的一個。

七，技術參數

1，全自動控制系統，10寸觸摸屏彩色，PLC控制編程

2，水箱20升

A,當加滿水時液位器自動切斷加水系統；

B,加熱器,不干燒加熱管1000W，水溫控制范圍0-90°；

C,排水閥,做完試驗后將水排出；

測試時間控制，觸摸屏顯示0-999秒，任意設置功能開放式；

高壓壓力傳感器0-20MPA

溫度傳感器0-100度

試驗夾1套

高壓噴嘴2套見圖

箱體內部尺寸:800*800*800(mm)

箱體外部1000*1000*1000(mm)

噴嘴角度:0，15，25，30，45，60，90℃（可調節）

水流時間:6～16L/min

滑動間距:距中心±30mm（可調節）

滑動速度:100MM/min可任意設置限制







?
