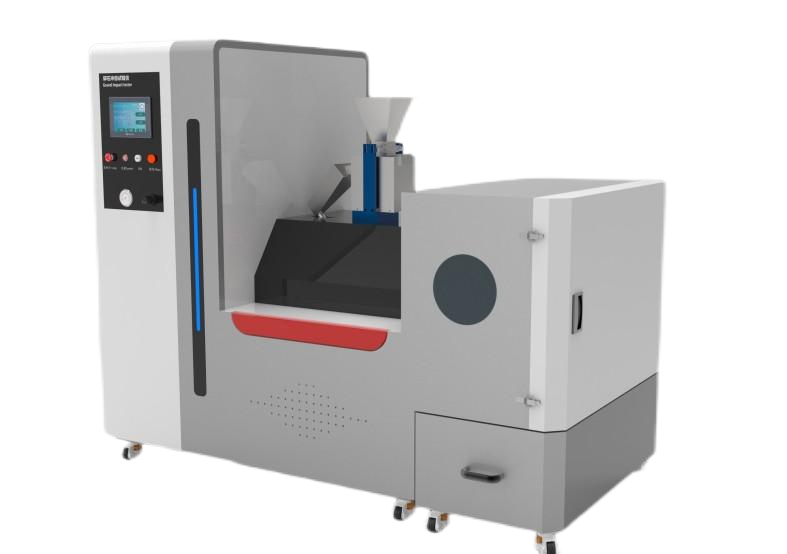

動力電池包耐碎石沖擊試驗機
一用途
用于汽車材料及其表面涂層的抗砂礫電池玻璃碎石碰撞試驗的設備
碎石沖擊試驗機特別為汽車材料及其表面涂層的抗砂礫碎石碰撞試驗而設計制造的
二被測件:
主動格柵電池包玻璃油漆面等
說明需要適配不同規格的動力電池且實現快裝功能
三設備參數要求:
PLC控制系統
操作界面:10寸彩色觸摸屏操作靈敏
語言:中英文隨意切換
試樣全部設定為噴射面積
試樣采用高精度電機帶動鏈條左右上下勻速移動速度可任意調節
噴射時間可設置0-999秒并噴射中設置時間暫停時間連續時間等設置
漏斗可安裝30kg噴射介質并噴射完有報警功能彩色燈提醒和聲音提醒

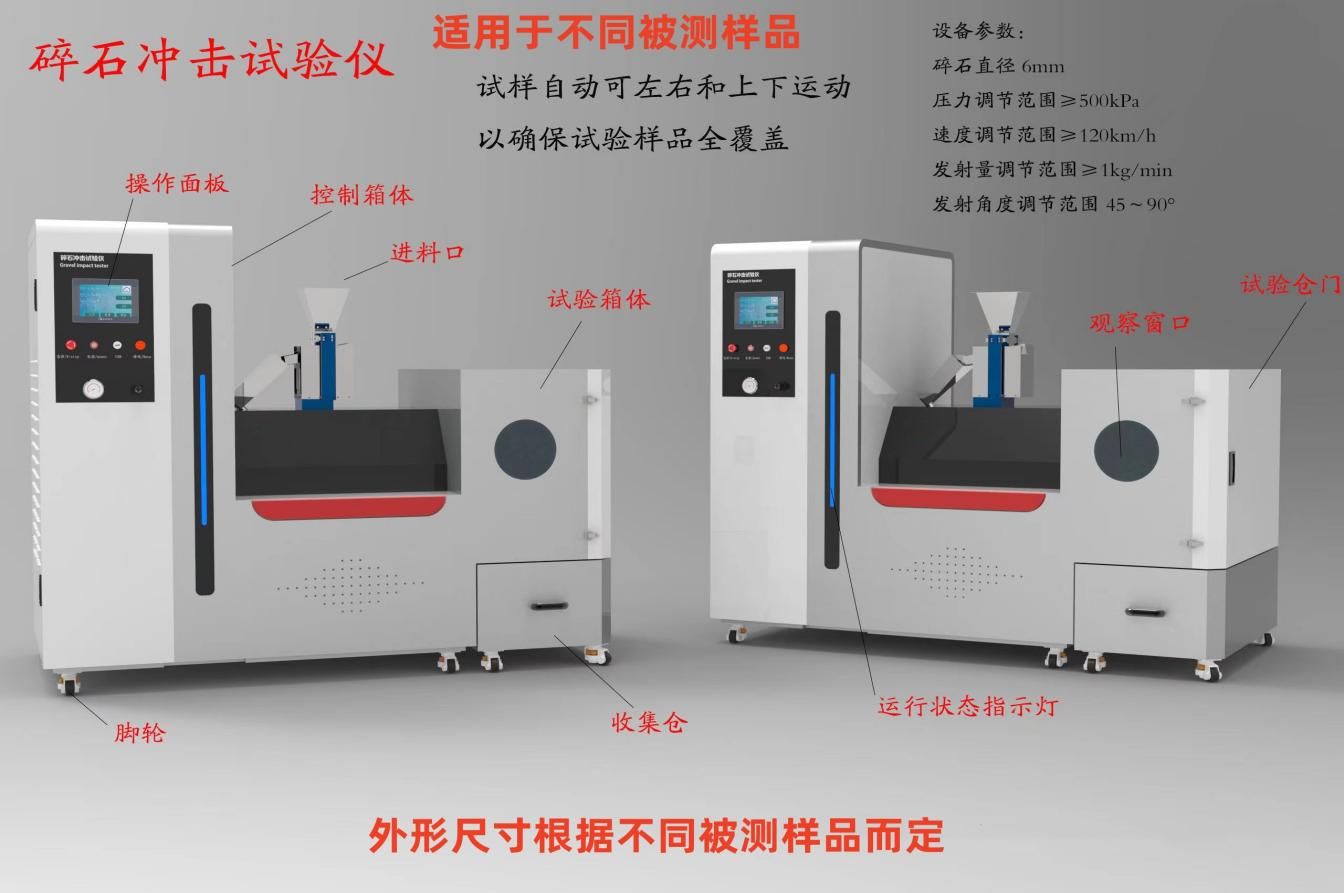

控制系統和試樣箱可分離靈活可隨意移動位置螺絲鎖緊
加配全自動輸送噴射介質
人工趴梯1只試樣尺寸大于1米以上均配

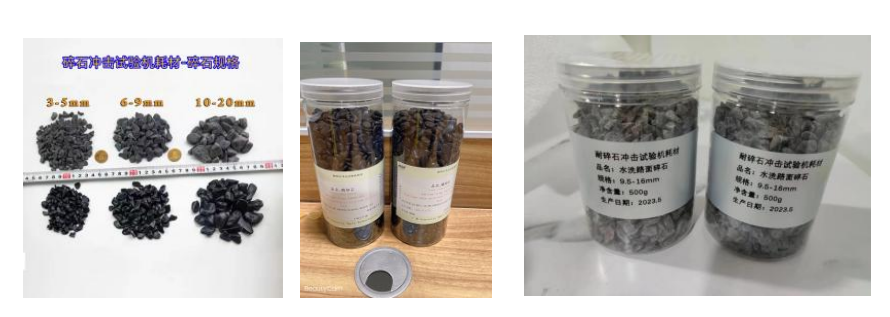

噴射介質:鋼珠鵝卵石砂礫等
噴射速度可調0-1MPA
發射量可調節
碎石直徑 6mm
壓力調節范圍≥500kPa
速度調節范圍≥120km/h
發射量調節范圍≥1kg/min
發射角度調節范圍 45~90°
噴射壓力范圍:0-1MPA可定制其他高壓力

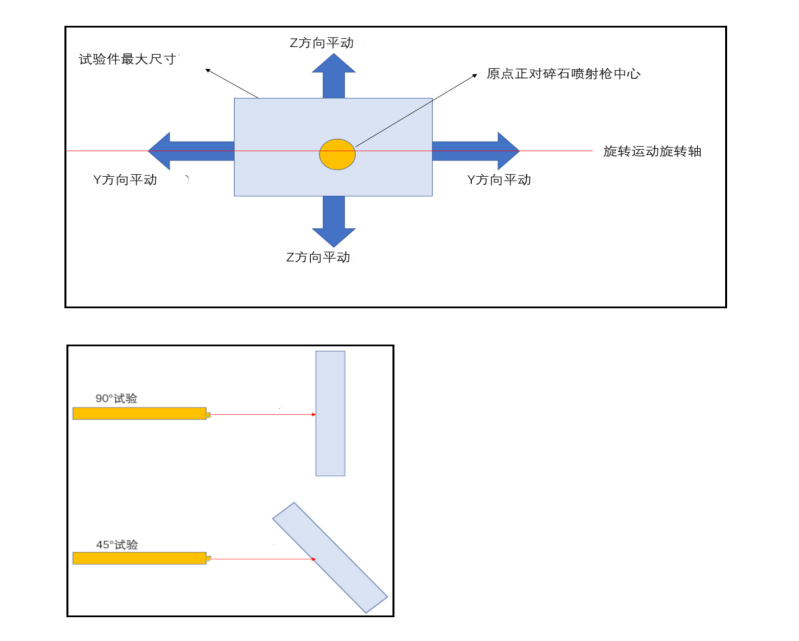

試樣測試角度:平板式的測試試樣可按45°90°54° 噴射3D試驗箱二合一無需平凡更換簡單操作
收集箱采用抽屜式操作簡單拉出功能
噴射槍:45°和90°不銹鋼制作不生銹美觀大氣
核心需求:滿足參數 外觀美觀 操作簡便 保證安全
四試驗標準要求:
室溫下操作試驗
滿足:SAE汽車工程協會標準 ASTM美國測試材料協會標準 VDA德國汽車工業協會標準GM FORD福特汽車標準VW大眾汽車標準QC/T汽車行業標準 JIS TOYOTA日本豐田汽車標準CHRYSLER(克萊斯勒汽車標準) MAZDA馬自達汽車標準NISSAN尼桑汽車標準GM通用汽車標準等的測試標準GMW 1407JIS M0141,TL211-6,GME 60 268ASTM D3170SAE J400FORDChrysler 463PB-39-01GMW14668-3.4.9,Chrysler 463PB-52-01GM 9119P /9508P / 9619P Mazda MES MN 601CNissanVolkswagenToyota,ISO 20567-1
伍與通用試驗機差異:
1標準試驗機用于表面漆膜等檢測例如保險杠散熱片電池包等本設備用于主動格柵功能檢測
2標準試驗機檢測時間10s 本試驗要求至少1h 進料下料機構氣源需求需要相應調整
3標準試驗機對于噴射面積無要求本試驗要求全覆蓋 需要對相應的噴槍噴嘴進行調整或者被測件安裝夾具端進行電動調整
4無人守住屬于全自動檢測
5射槍進氣管用于射槍進氣的耐高壓管為活動件易拆卸
6混合室高壓空氣與介質混合處(即當介質落下的時候通過的壓縮空氣根據氣流方向流動)
7射槍管用于通過混合的高壓空氣和介質 確保介質通過的壓力流速流量方向等
8進料口介質通過此處進入混合室也可通過此處觀察進料狀態
9壓力管用于噴射壓力值的大小接有壓力表
10射槍安裝用于射槍的安裝簡易快速安全
六供電(氣)要求
6.1 供電要求
1.AC 220V
2.電壓允許波動范圍:AC220V(1±10%)
3.頻率允許波動范圍:(1±1%)50Hz
4.要求用戶在安裝現場為設備配置相應容量的空氣或動力開關并且此開關必須是獨立專門供本設備使用電源容量500W電流5A
6.2供氣要求
設備運行時需用到壓縮空氣氣壓0-0.8Mpa客戶自備
