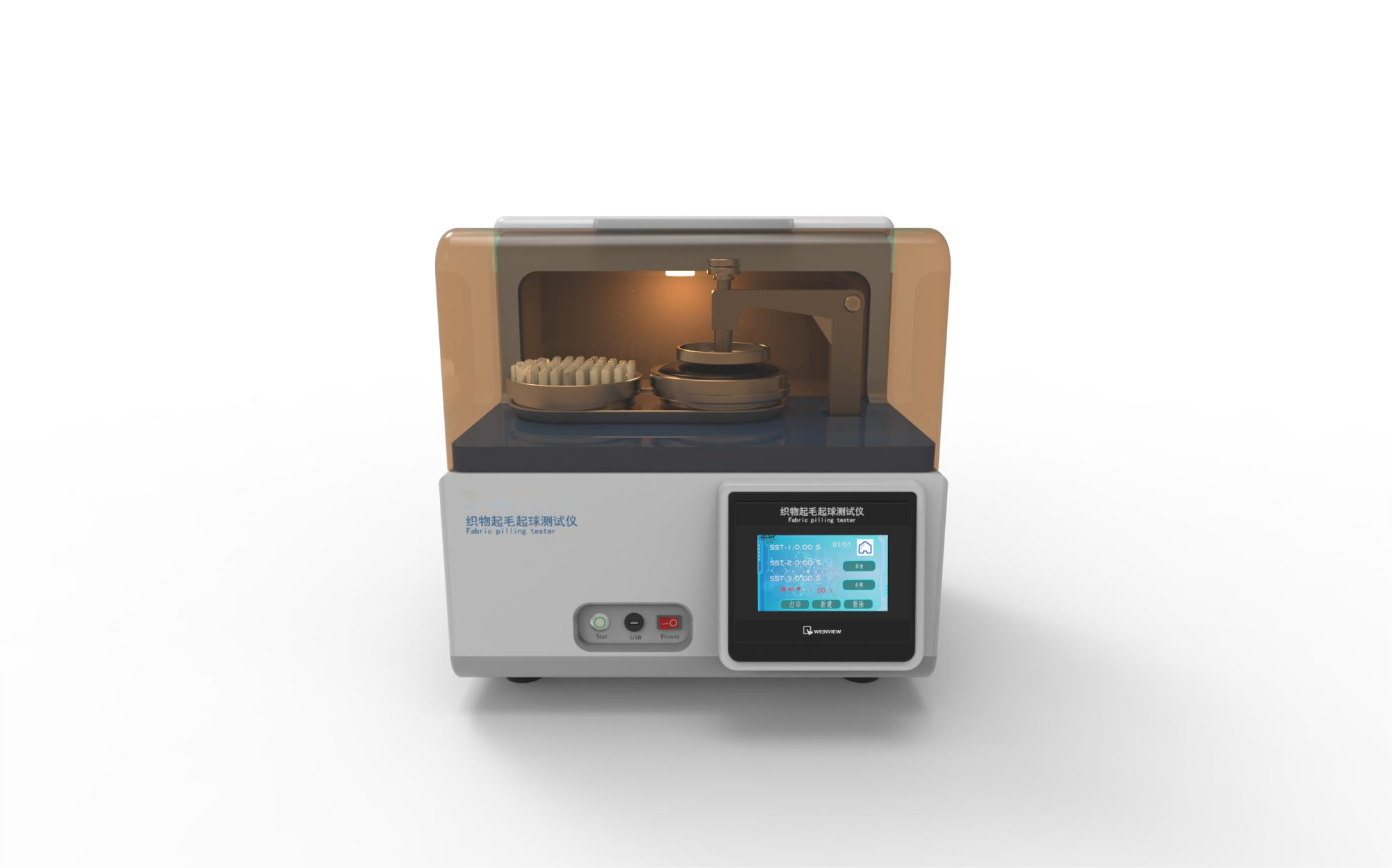

圓軌跡起毛起球測試儀介紹

織物起球儀用于測試毛紡織品、化纖純紡、混紡、針織、機織物的起毛起球狀況，以鑒別產品質量和工藝效果。儀器采用積極摩擦機理，使試樣與摩擦物在一定條件下，發生合理的相對運動，可在較短時間內完成試驗工作。

原理：
按規定的方法和測試參數，利用尼龍刷和磨料或單用磨料，使織物摩擦起毛起球，然后在規定光照條件下，將起球后的試樣對比標準樣照，評定起球等級。
標準：
G 235P 符合下列標準：
GB/T 4802.1-2008
JJG 040-1990



試樣夾頭與磨臺質點相對運動的軌跡為圓，相對動動速度為（60±1）r/min， 試樣夾環內徑（90±0.5）mm，夾頭能對試樣施加下表 1 所列的壓力，夾頭壓力可調，壓力誤差為±1 ，儀器裝有自停開關。


磨料：
尼龍刷: 尼龍刷直徑為 0.3mm，尼龍刷的剛性必須均勻一致，植絲孔徑 4.5mm，每孔尼龍絲 150 根，孔距 7mm；刷面要求平齊，刷上裝有調節板，可調節尼龍絲的有效高度，從面控制尼龍刷的起毛效果。
磨擦織物：2201 全毛華達呢，19.6tex X 2, 捻度 Z 625-S 700,密度：445 根/10cm X244 根/10cm,平方米重量：305g/㎡，2/2 斜紋。
泡沫塑料墊片：

泡沫塑料墊片，重約 270g/㎡,厚度約 8mm，試樣墊片直徑約 105m


規格：

電源供應：

電 壓：AC 230/50Hz 電 流：2 A
保險管要求:：F2.5AL 220/240V



磨頭與磨臺平面接觸間隙	≤0.2mm
磨頭與磨臺平行度	≤0.3mm
磨頭與磨臺相對運動軌跡	¢40±1mm
尼龍刷面應平齊，其高度差	＜0.5mm
磨臺往復速度	60±2 次/min
磨頭重量	490cN±3%
大重錘重量	290cN±3%
小重錘重量	100cN±3%


操作：

試樣：

將樣品在試驗用標準大氣下暴露 24H 以上。

用裁樣器在距織物邊 10CM 以上部位隨機剪取直徑為 113±0.5mm 試樣 5 塊，試樣
不得有影響試驗結果的疵點。

試樣必須在試驗用標準大氣下調濕、剪取和進行試驗。

試驗前準備：

試驗前儀器應調節設備水平，清潔設備，保持尼龍刷與磨臺清潔。

根據所須進行的試驗，旋轉工作平臺至所需的正確位置。具體步驟如
下：

旋轉試樣夾保持架以移開試樣夾


將旋轉工作平臺向上提升，然后旋轉至所須的測試位置.放下旋轉平臺，并確保平  臺底面與托盤面完全貼合.


逆時針旋轉試驗夾，分別將泡沫塑料墊片、試樣裝在試樣夾頭上，試樣必須正面朝上，旋緊試樣夾頭。起球性測試時，另須有摩擦平臺上依次裝上泡沫塑料墊片以及標準磨料織物（參照 2.4.1 b 部分）

將試樣夾保持架旋轉至測試狀態。






若停止正在進行的測試而進行另一次測試，按下“Stop”按鈕，然后按“Reset”按鈕， 重新按“Start”按鈕。

旋轉試樣夾保持架，將樣品從試樣夾取下。


裝上新的待測試樣，重復以上步驟，完成其余測試。


起毛測試時毛刷高度計測試方法按標準執行。

評估：

標準樣照：

標準樣照：針織物、毛織物各有不同標準樣照，樣照為五級制。



評級箱：

提供照明以對比試樣和樣照起球等級的設備。上方裝有 3.0W 日光燈 2 支， 內四周襯以黑板，試樣板角度可調節，日光燈到試樣板垂直距離為 30cm.
試樣的平估：

取下試樣，在評級箱內，根據試樣上的球粒大小、密度、形態對比相應標準樣照，以最鄰近的 0.5 級評定每塊試樣的起球等級，當試樣正面起球狀況異常時， 視其對外觀服用影響的程度綜合評定并加以說明。
試驗結果：

計算五個試樣等級的算術平均數，并按 GB 8170 修約到鄰近的 0.5 級計。

試驗報告：

說明試驗是按本標準進行的，并報告以下內容：

樣品的名稱、規格及批號；

試驗日期；

試驗環境條件；


儀器型號；

主要技術參數；

起球等級；
