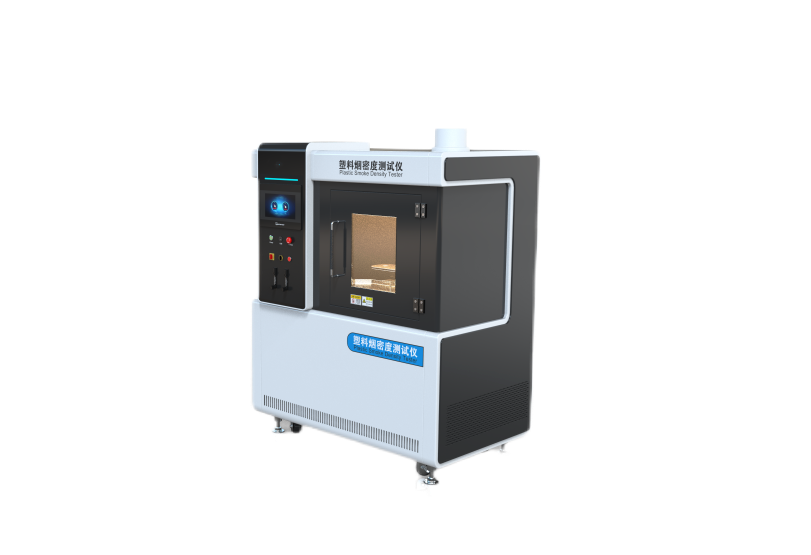

塑料煙密度測試儀 單室法測定煙密度測試儀

一、儀器用途：
塑料燃燒性煙密度測定儀是依據國家標準GB/8323.2-2008中所規定的技術條件而研究研制的一種新型測定煙密度的測試設備，本標準適用于測定塑料燃燒時所產生煙霧的比光密度，并以最大比光密度為試驗結果。它用于評定在規定條件下塑料的發煙性能。
符合GB8323.2-2008《塑料-煙生成-第二部分：?jiǎn)问曳y(cè)定煙密度試驗方法》以及ISO5659.2-2006《塑料-煙生成-第二部分：?jiǎn)问曳y(cè)定光密度》試驗標準。整個儀器由密閉試驗箱、光度計測量系統、輻射錐、燃燒系統、點火器、試驗盒、支架、測溫儀表以及煙密度測試軟件組成；電路采用單片機開發，技術含量高、性能穩定。此儀器適合于所有的塑料，也可適用于其他材料的評估(如橡膠、紡織品覆蓋物、涂漆面、木材和其他材料)，被塑料行業、固體材料行業之生產工廠以及科研試驗單位廣泛使用。

二、試驗箱：
前門安裝有視窗和可擋住視窗的活動的不透明遮光板，方形箱體底面安裝有防止超壓的爆破鋁箔片，頂部安裝有箱體內部壓力調節裝置。
主要技術參數：
內尺寸：高914±3mm，寬914±3mm，深610±3mm；
外尺寸：高1680mm，寬1450mm，深850mm（此尺寸僅作參考）
材質：1.5mm鋼板制作，外烤米白色靜電漆，內烤黑色漆。

三、光電測量系統：
1、光源：為6.5V的白熾燈，光波長400~750nm
2、接受器：為硅光電池 ，透光率0%為無光線通過，透光率100%光無遮擋完全通過。

四、輻射錐：
1、輻射錐：由額定功率為2600W的加熱元件組成，能在樣品表面中心提供10KW/m2~50KW/m2輻射強度。
2、輻射錐加熱器：由獨立的電源供電變壓器功率3000W，為單相隔離變壓器溫度控制器，可控硅控制。
3、熱流計：量程為50 kw/m2,接收輻射面積直徑為10mm的平坦區域，采用水冷降溫。
4、點火器：點火器噴嘴由Φ4.0mm孔徑銅管制成，火焰長度、水平測量時為30mm。

五、燃燒系統：由穩壓閥、過濾器、調節閥流量計、燃燒器組成。
1、燃?xì)鉃榧兌?5%以上的丙烷
2、燃燒器：由點火器和噴嘴組成，噴嘴高于試樣上表面10mm的水平位置，并置于試樣中心位置

六、整機性能：
1、測量范圍：0.0001—100%；（煙密度）0—924六檔自動換擋
2、測量范圍：0-100%；
3、測量精度：±3%；
4、工作電壓：200-240V   50Hz;
5、環境濕度：室溫-40℃
6、相對溫度：≤85%；
7、工作環境：儀器運行時，應避免強光直射、并無強制空氣流動現象。

七、測量軟件：基于WINDOWS XP操作界面、LabVIEW風格。顯示透過率與時間曲線。
