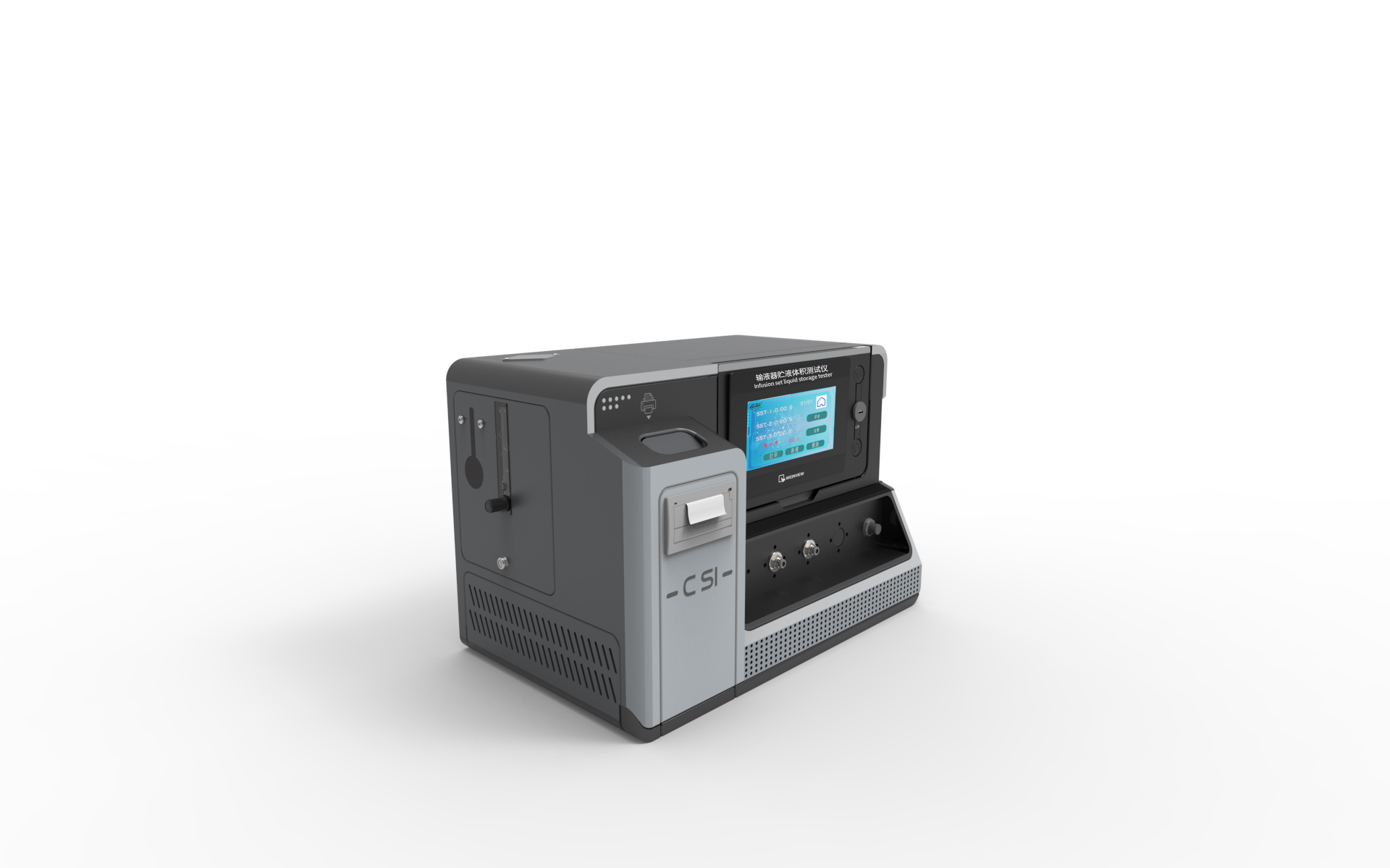

輸液器貯液體積測試儀

采用7寸彩色觸摸屏，中英文菜單顯示。并由觸摸屏進行選擇產品的公稱容量，顯示方式：可任意設定壓力輸出值，可打印輸出報告，顯示時間可調，適合研發產品使用的設備。檢定誤差不大于讀數的±1%。

執行標準：
 YY/T 0286.4-2020


技術參數

1、控制系統：采集數據系統為PLC;
2、操作界面：彩色7寸觸摸屏，高精度分辨率，主頁具有中英文切換畫面；
3、高精度精密調壓閥控制壓力；
4、標配恒溫槽15L,溫度可設置室溫加99°；
5、壓力范圍：0-300KPa，高精度0.5%可選擇更高精度0.1%聯系我們銷售；
6、分辨率：0.01 KPa，誤差不大于±1%
7，測量系統時間：0-99999秒可設置
8，測試持續時間：1秒~99.9分，誤差不大于±1S。
9、恒溫箱：外形310-280-180mm，15升；
10，標準魯爾接頭1套（測試樣品接口）;
11,標配外徑6MM,長度2000MM（2米）1根；


試驗步驟
a使用密封塞閉塞管路出口并旋轉三路開關關閉管路人口;6
測定無壓力下充滿介質的試驗樣品質量(M);
打開三路開關,向三路開關施加試驗壓力(液壓),直至試驗壓力穩定并維持 15 s,然后關閉三路開關;
d)測定有壓力時充滿介質的試驗樣品質量(M);e)f) 通過質差法(1 g 試質的體為1mL)計算體(V式(B.2)
Ve_M:-M
..............................(
式中:
Ve-每管路長度的劑體單位為毫升(mL);
M-一無壓力下的質量,單位為克;
M2一一有壓力下的質量,單位為克;
l--管路長度的倍數。
B.2.3購液體積(Vs)
管路的貯液體積是由充盈體積(V;)加上劑體積(V)計算得出的式(B.3)
Vs=Ve+Va
..............................(
式中:
Vs-貯液體積單位為毫升(mL);
V-充盈體積單位為毫升(mL);
Ve-丸劑體積單位為毫升(mL)
