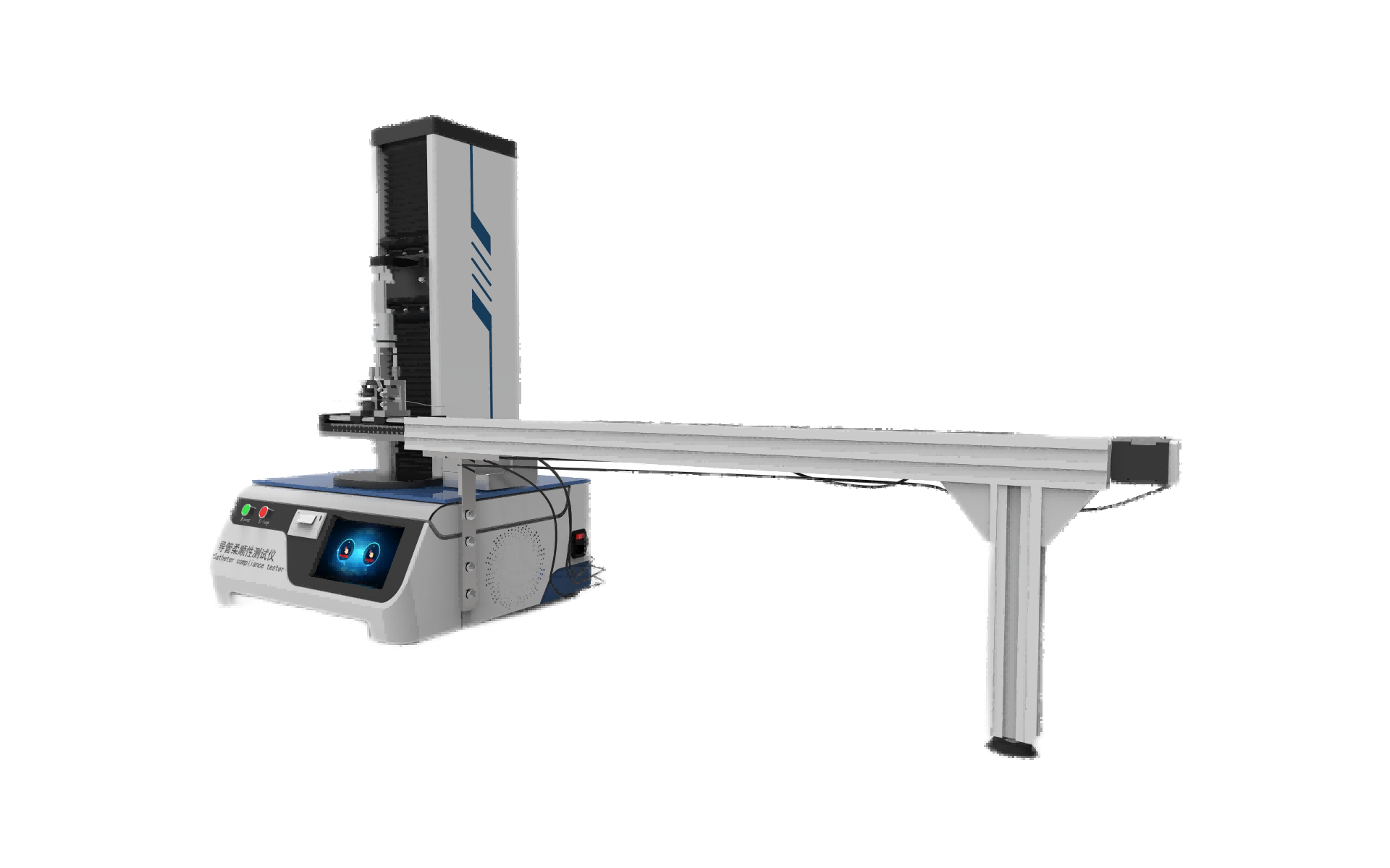

導管柔順性測試儀（導絲柔軟度測試儀）
執行標準
YY/T1554-2017,YY/T0858-2011，YY 0450.1，GB/T 9341-2008/ISO 178-2001
技術參數
控制系統：PLC+選型Windows系統工控機
操作界面：彩色15寸觸摸屏+選型15寸工控機（工業電腦嵌入到設備上）
力值范圍：0-10公斤，精度0.5%，可選擇更高精度0.1%；
下壓速度范圍：0-300mm/min可在觸摸屏上任意設置參數；
導絲跨距范圍（三點彎曲距離）：0-200mm，可手動調節有刻度；
測試項目：柔軟度（柔順測試），三點彎曲（硬度測試）；
拉絲速度：0-500mm/min可在觸摸屏上任意設置；
壓導管方式：全自動氣壓方式，操作簡便，靈活；
用電：220v，100W,50HZ;
外形尺寸大約：1200*520*620mm
測試原理
通將待測導管放入支撐滑輪內夾住，支撐滑輪的調整好上下間距,將導管一側連接牽引頭，設置試驗參數，拉伸試驗一定速度，調節下壓導管的滑輪高度至合適位置，點擊啟動試驗，記錄測試數據。
測試步驟
1、 將介入導管放入測試滑輪組內進行固定，并保證合適的間距。
2、 調整測試滑輪的上下間距，保證測試距離恒定。
3、 將導管的一端連接到牽引頭上，保證牽引頭以一定速度導引導管做恒速運動。
4、 通過計算機軟件監測測試過程中力值變化曲線。
執行標準
YY/T1554-2017,YY/T0858-2011，YY 0450.1，GB/T 9341-2008/ISO 178-2001
技術參數
控制系統：PLC+選型Windows系統工控機
操作界面：彩色15寸觸摸屏+選型15寸工控機（工業電腦嵌入到設備上）
力值范圍：0-10公斤，精度0.5%，可選擇更高精度0.1%；
下壓速度范圍：0-300mm/min可在觸摸屏上任意設置參數；
導絲跨距范圍（三點彎曲距離）：0-200mm，可手動調節有刻度；
測試項目：柔軟度（柔順測試），三點彎曲（硬度測試）；
拉絲速度：0-500mm/min可在觸摸屏上任意設置；
壓導管方式：全自動氣壓方式，操作簡便，靈活；
用電：220v，100W,50HZ;
外形尺寸大約：1200*520*620mm
測試原理
通將待測導管放入支撐滑輪內夾住，支撐滑輪的調整好上下間距,將導管一側連接牽引頭，設置試驗參數，拉伸試驗一定速度，調節下壓導管的滑輪高度至合適位置，點擊啟動試驗，記錄測試數據。
測試步驟
1、 將介入導管放入測試滑輪組內進行固定，并保證合適的間距。
2、 調整測試滑輪的上下間距，保證測試距離恒定。
3、 將導管的一端連接到牽引頭上，保證牽引頭以一定速度導引導管做恒速運動。
4、 通過計算機軟件監測測試過程中力值變化曲線。
