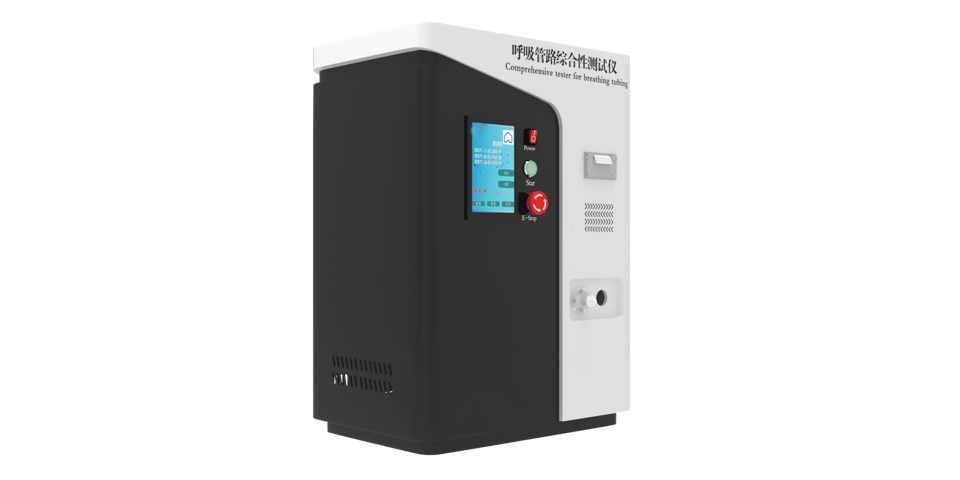

呼吸管路彎曲氣流阻力增加測試儀

呼吸管路彎曲氣流阻力增加測試儀采用7寸PLC多彩液晶觸控屏，中英文菜單顯示，斷電存儲；PLC控制動態顯示；過載報警停機保護；可打印測試數據，儀器由可以調節流量閥（高壓液體壓力源）、標準規定的壓力系統等組成，采用特殊的氣壓轉液壓管路，保證了各部件無泄漏，數字顯示液體高壓，具有零點校正、準度校正及超量程報警功能，采用力學計量流量，流量控制精度高。完全符合YY0461-2003，ISO5367-2000要求研制。

技術參數：

1、壓力傳感器測量范圍：0?300kpa（可任意設置）

2、空氣流量壓力：0-300kpa可任意設置

3、緩沖瓶5L

4、時間控制器

5、數據存儲：200組

6、金屬柱直徑2.5CM

7、整機功耗：80w

8、外形尺寸：635*480*255（mm）

9、凈重：60kg

10、標準魯爾內外接頭

試驗步驟;

E.1 原理

按附錄A測定伸直管路的氣流的阻力。將供彎曲試驗的管路懸掛在一個小直徑金屬柱上,將管路端部捆上重物,以使呼吸管路與金屬柱二分之一周長保持接觸。以制造廠標示的額定流量向管路中引人空氣并記錄壓力增量。

E.2 試件

試驗在一個呼吸管路上進行。

E.3儀器

E.3.1 金屬柱,直徑2.5cm。

E.3.2一對重物,其重量恰好能使呼吸管路與金屬柱(E.31)二分之一周長保持接觸。

E.3.3流景測盤儀器、壓力測景儀器和緩沖瓶,同A.3。

E.3.4 引人制造廠標示的額定流景的裝置,以(42士3)℃的溫度引入呼吸管路的端口。

E.4 步驟

E.4.1預期拉伸的呼吸管路應在其拉開狀態下試驗。

E.4.2本試驗步在(42士3℃溫度下進行,并將呼吸管路或1m長的呼吸管路在該溫度下進行狀態調節至少1h后進行。

E.4.3 將壓力測量儀器連于呼吸管路的一端。

E.4.4 在(42±3)℃溫度下,使管路伸直無壓縮,從連接壓力測盤儀器的一端向管路中以制造廠標示的額定流量引人空氣,30s后記錄壓力。

E.4.5將呼吸管路懸掛于金屬柱(E31)上,管路兩端捆上重物(E.3.2),調節其重量,使其重量恰好能使呼吸管路與金屈柱(E.3.1)二分之一周長保持接觸。

E.4.6 從連接壓力測量儀器的一端向管路中引入額定流量的空氣,5min后記錄壓力(p;)

E.5結果表示

以p:所占p;的百分比表示。
