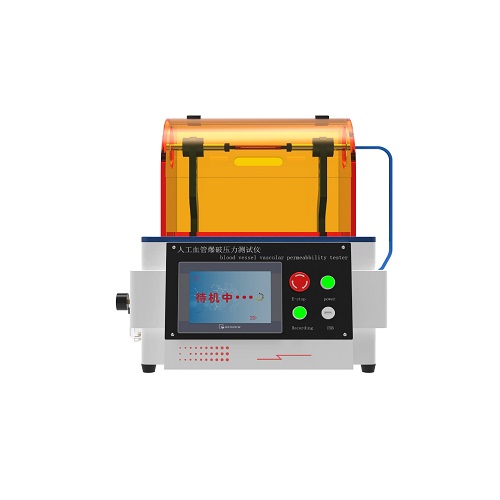

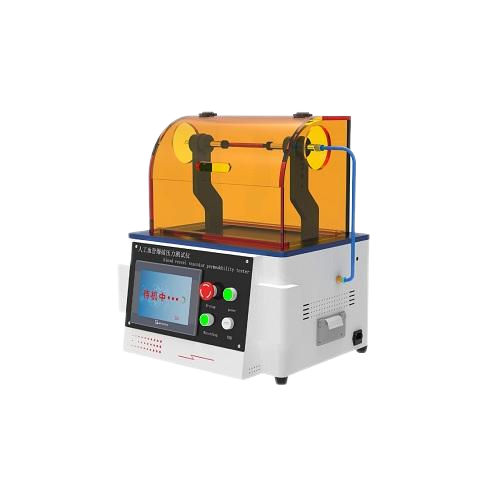

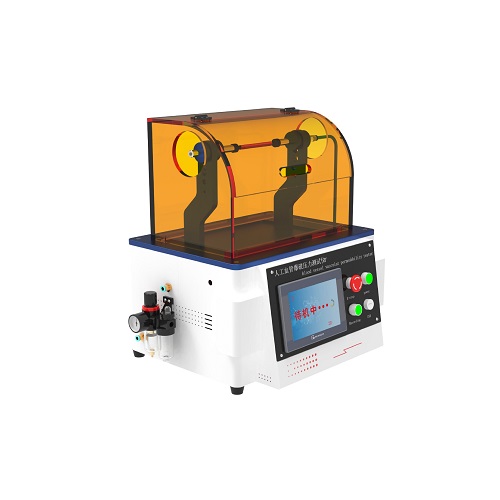

人工血管加壓破裂強度測試儀

一，儀器特征

本設備是檢驗生產廠家產品性能的檢測設備。由可編程控制器，觸摸屏，力值傳感器，傳動裝置，機載打印機等組成，提供中英文菜單顯示，具備人機對話設定各項參數自動運行測試模式。另增設生產單位，生產批次機打輸入，使測試結果更加規范化標準化。信息安全方面采用三級密碼，讓信息安全可靠。測試操控范圍包括：公稱容量、芯桿位移、打印設定、測試、上行、下行、時間、標定，檢定等功能設定。搭配機載打印測試可實時顯示測試載荷，滑動性數據（起始力，平均力，Z大推力）。針對測試結果自動判斷，不合格則啟動自動蜂鳴報警，并由打印機打印出測試數據及結果以供分析。

二，測試原理：

測定水滲過血管的壓力，儀器應包括可以保持樣品密封直至滲漏出現的裝置。還需要合適壓力傳感器

三，測試標準：YY0500-2021，GB/T7742

四，技術參數：

操作界面：簡體中文/英文

壓力傳感器：0-1MPA也可以選擇0-10MPA（測試可軟件設定）

夾具：魯爾接頭或者寶塔接頭根據客戶選擇而定

時間計時器：觸摸屏顯示

精密調壓閥1只

內襯軟管：4MM，6MM，8MM，10MM等不同規格耐壓高

夾具：1套

電   源：AC90V-240V/50Hz（自適應寬電壓）
整機功率：70W

可編程控制器：PLC控制系統

觸摸屏：7寸威綸通彩色觸摸屏

測力機構：內置

打印機：嵌入式打印機

1 原理

樣品按以下任何一種方法擴張:

a) 用軟管放到血管內，并用寶塔接頭包住，確保不漏氣;

b) 將氣體手動調壓到所需要壓力，逐步增加壓力，直到樣品破裂。

2 儀器

加壓破裂強度目的試驗?zāi)康氖峭ㄟ^(guò)以下方式測定加壓破裂強度:

a)用液體或氣體以一可測量的壓強變化率直接充盈血管假體，直到血管假體樣本破裂;或

b)將血管假體放置在有彈性、不透水內襯之外，液體或氣體以一可測量的壓強變化率直接填充

血管假體，直到血管假體樣本破裂。

儀器包括：

a) 能夠測量和記錄大于破裂壓強的壓強測量系統，其精度為測試值的士5%;

b) 能夠給血管假體提供受控的穩定增加率的液體或氣體壓強的儀器;

c) 若適用,需要一個有彈性、不透水內襯，在16kPa(120mmHg)壓強下，內襯直徑明顯大于血管。
