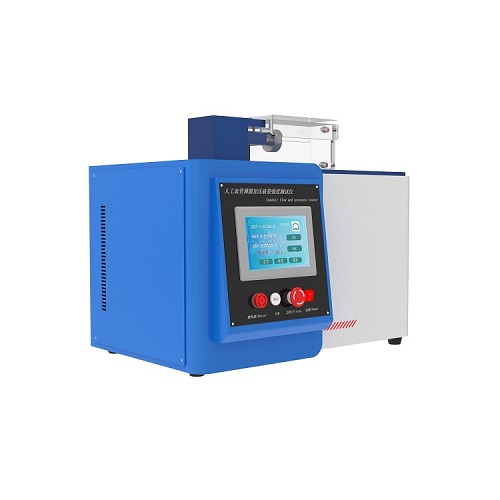

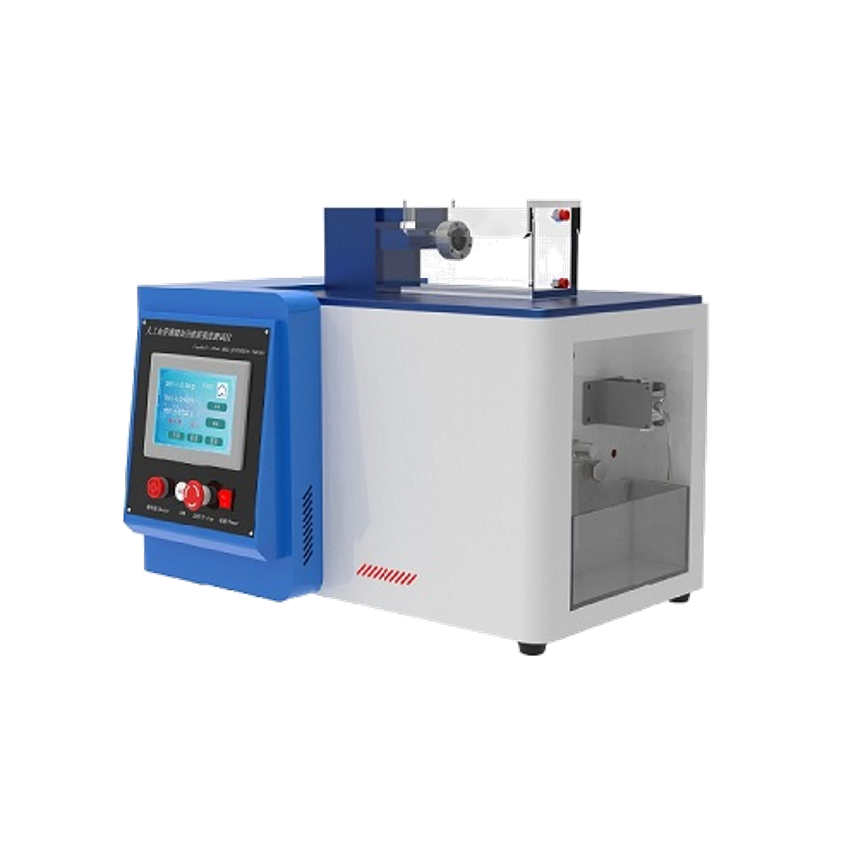

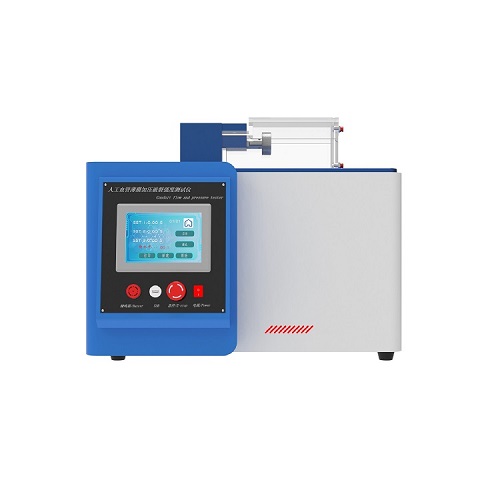

人工血管薄膜破裂強度測試儀

一，儀器特征

本設備是檢驗生產廠家產品性能的檢測設備。由可編程控制器，觸摸屏，力值傳感器，傳動裝置，機載打印機等組成，提供中英文菜單顯示，具備人機對話設定各項參數自動運行測試模式。另增設生產單位，生產批次機打輸入，使測試結果更加規范化標準化。信息安全方面采用三級密碼，讓信息安全可靠。測試操控范圍包括：公稱容量、芯桿位移、打印設定、測試、上行、下行、時間、標定，檢定等功能設定。搭配機載打印測試可實時顯示測試載荷，滑動性數據（起始力，平均力，Z大推力）。針對測試結果自動判斷，不合格則啟動自動蜂鳴報警，并由打印機打印出測試數據及結果以供分析。

二，測試原理：

測定水滲過血管的壓力，儀器應包括可以保持樣品密封直至滲漏出現的裝置。還需要合適壓力傳感器

三，測試標準：YY0500-2004，GB/T7742

四，技術參數：

操作界面：簡體中文/英文

壓力傳感器：0-10MPA（測試可軟件設定）

夾持面積：100平方毫米

時間計時器：觸摸屏顯示

夾具：1套

脹破膜1片可選配多平

脹破方式：氣壓法

電源：AC90V-240V/50Hz（自適應寬電壓）
整機功率：70W

可編程控制器：PLC控制系統

觸摸屏：7寸威綸通彩色觸摸屏

測力機構：內置

打印機：嵌入式打印機

薄膜破裂強度的測試

1.原理

用平坦的環形夾具將被測試人工血管樣品的一片固定在彈性薄膜上面，并在薄膜的下面增大壓力， 直到樣品破裂

注:這種方法不適合于緊密編織結構的人工血管。

2.儀器

儀器包括符合 GB/T 7742的破裂強度試驗機，但要帶有面積通常為 100 mm2的用以固定樣品的夾具環。但對于自然狀態下較小的樣品，那么需要使用有較小開口的夾具。這時，開口的尺寸要記錄下來

3.取樣

4 測試程序

沿血管樣品的縱軸方向截取一段并撫平并裁成厚度均勻的一片。將樣品放在測試儀器的開口上， 使其完全覆蓋在薄膜上，如果有皺褶，在不扭曲編制結構的情況下將皺褶撫平。用壓環固定樣品。均勻增加壓強。記錄血管破裂時的壓強值。

5.結果的表達

每個樣品的破裂強度值應以千帕(kPa)為單位記錄下來，11徑的大小以平方毫米為單位，被測樣品內徑以毫米為單位。

6.測試報告和附加說明

測試報告應包括血管樣品的破裂強度的平均值和標準偏差，如果開口面積小于 100 mm2要記錄開口面積

7.規定的細節。

如果沒有在測試報告里，那么附加說明應包括測試方法，加壓速度，口徑大小
