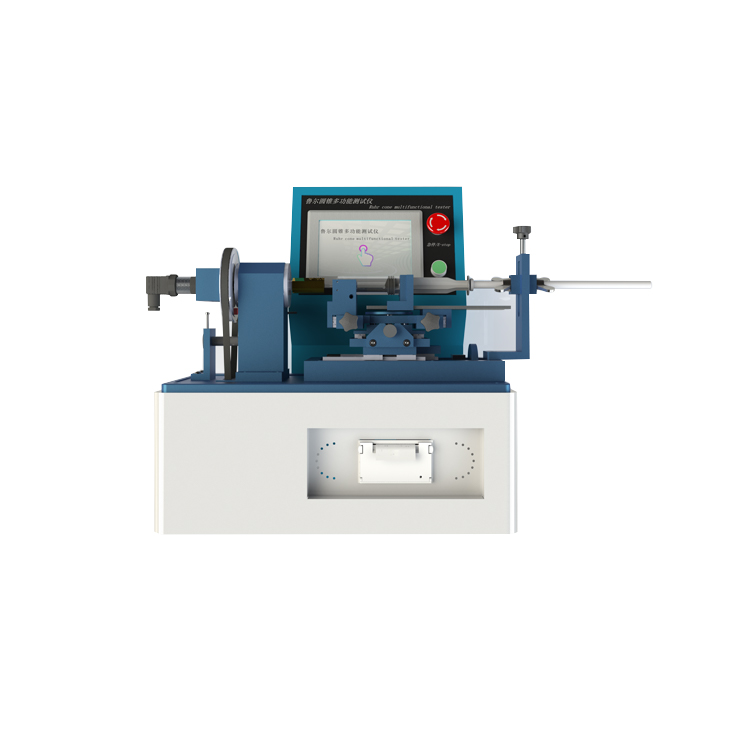

鎖接頭可靠性試驗儀

主要用途：

 22 mm 鎖接接頭鎖接可靠性外圓錐試驗件應是尺寸符合  22 mm 外圓錐接頭 ,但所有公差減小至±0. 005 mm、表面粗糙度 0. 4μm。

注：施加試驗力的方法有很多。只是其中之一, 其他方法包括用重物或液體容器施加重力載荷。對儀器的基本要求應保證拉力確實從軸向施加 ,而且施加扭力時不會改變拉力。為使儀器受磨擦的影響減至最小, 22 mm 鎖接接頭和外圓錐試驗接頭之間的拉力應直接測量。

測試標準：

YY/T10401.—2015、ISO5356-1:2004含泄漏試驗測試和YY 0461-2003麻醉機和呼吸機用呼吸管路

主要技術指標：

1、7寸觸摸屏威綸通
2、PLC控制系統

3、軸向力范圍：0-80N, 出廠設置50N可任意設置
4、時間范圍：0-9999秒
5、工作電源：AC220V,50Hz

6，扭矩力范圍: 0-30N.CM

步驟：

1，將被測鎖接接頭固定于儀器的自動定中心夾持器上 , 確保夾持方法不會使 22 mm 鎖 接接頭與外圓錐試驗接頭的連接處產生變形。

2，將 22 mm 鎖接接頭與試驗儀器在(35±3)℃ ,相對濕度至少 80%條件下停放 1h。如果測試多個 22 mm 鎖接接頭 ,其余接頭可在相同溫度和濕度條件下放置而不夾于儀器上。夾持 于儀器后需再放置至少 5 min。

3，按制造商使用說明將 22 mm 鎖接接頭與外圓錐試驗接頭鎖接。

4，1 min后, 連接好測力裝置 , 以不超過 20 N/s加力速率施加至(50±5)N 的分離力 , 在無起動脫開機構的情況下維持該力 10 s,觀察鎖接的 22 mm 鎖接接頭與外圓錐試驗接頭是否脫開。

5，在不去除拉力載荷 ,也不起動脫開機構的情況下 ,施加(25±5)N · cm 旋轉力矩 , 或使試驗接頭旋轉 20°, 取先實現者。維持該力矩或該位置 10 s,觀察鎖接的 22 mm 鎖接接頭是否與外圓錐試驗接頭脫開。

6，使用空氣, 在組件內建立高于大氣壓(8±0.5)kPa的靜壓力, 測定組件的泄漏率
