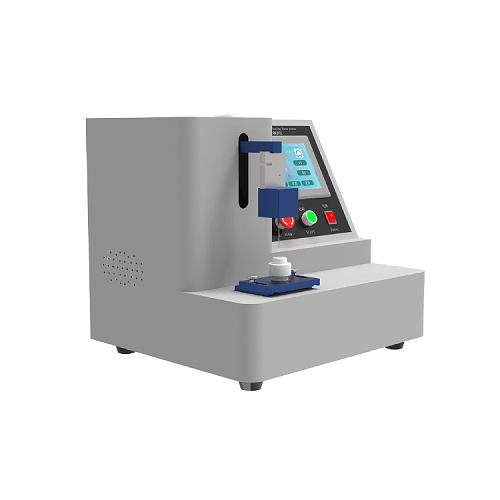

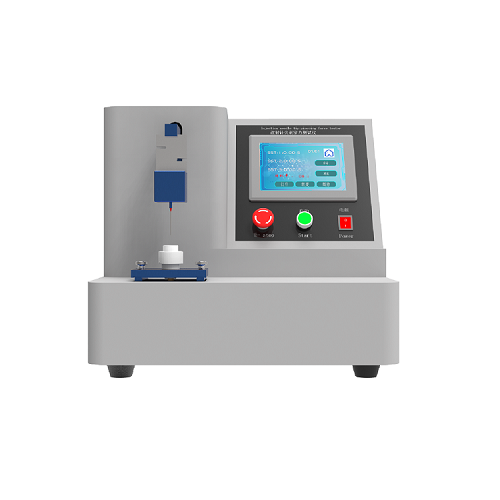

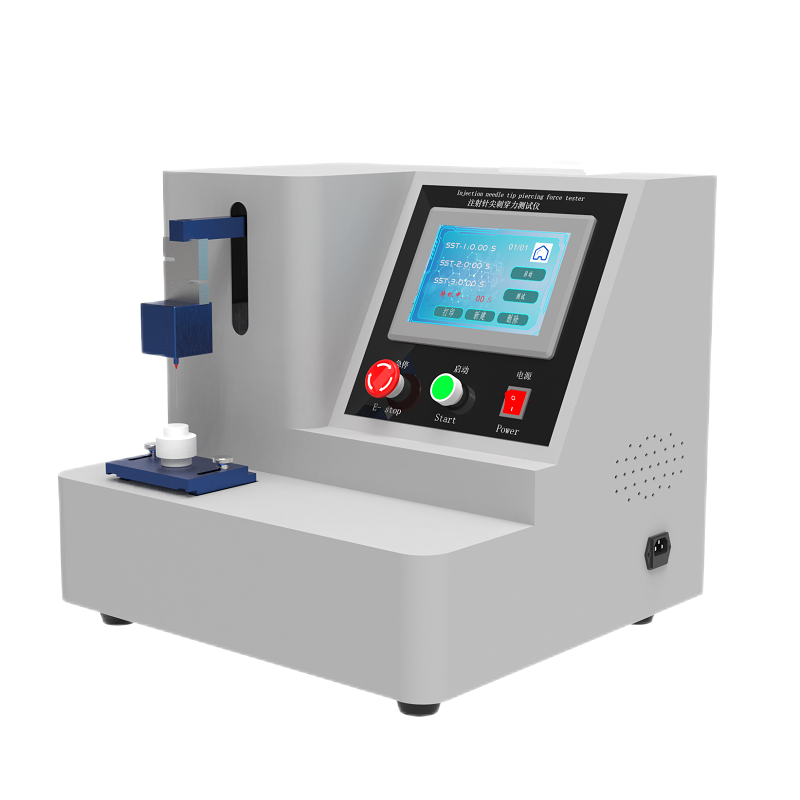

注射針針尖刺穿力測試儀
注射針針尖刺穿力測試儀采用7寸彩色液晶屏觸控顯示屏，中英文菜單顯示。公稱規格、管壁、測試、試驗次數、加壓、上行、下行、時間、標定。機載打印測試數據，實時顯示刺穿力和峰值力數據，可顯示Z大刺穿力及F0~F4五種峰值力。
技術參數：
管壁：正常壁、薄壁、超薄壁三種任選；
公稱規格：0.2~1.6mm；
測試范圍：0~5N，
測試速度：50-250mm/min；
模擬皮膚：聚氨酯膜材料，符合GB15811—2001標準；
打印方式：每次可打印測試數據及平均刺穿力和偏差值
壓力傳感器范圍：0-5N
符合標準：GB15811-2016“一次性使用無菌皮下注射針”，醫用縫合針穿刺強度測試儀符合YY0666-2008
模擬皮膚材料：
材料：聚氨酯膜；
厚度：0.35mm±0.05mm；
硬度：邵氏A85±10；
暴露面積：（加固后）等于ø10mm。
注射針的針尖應鋒利，其*值應符合表4的規定。
表4 刺穿力
|
規格，mm |
刺穿力，N |
規格，mm |
刺穿力，N |
|
|
0.3-0.6 |
≤0.70 |
0.7-0.9 |
≤0.85 |
|
|
1.1-1.2 |
≤1.15 |
原理
用一刺穿力試驗裝置使用注射針以規定的速度，垂直通過模擬皮膚時所測得的*峰值力來評估注射針的刺穿力。
刺穿力測試程序
將被檢針和模擬皮膚在22℃±2℃下放置至少24h，并在相同溫度下進行測試；
將適當尺寸的模擬皮膚夾在夾具上，不得有任何明顯的拉伸或壓縮力施加在模擬皮膚上。
將被檢針裝在設備上，其軸線垂直于模擬皮膚的表面，針尖指向圓形穿刺區域的中心。
將移動速度設定為100mm/min.
開動測試裝置。
在膜上穿刺過程中，同時測得*鋒利值或記錄力/位移圖。
符合性評價
將所得的力/位移圖中的*峰值與要求規定值比較，當*峰值小于等于規定值時，則判定為被檢針的刺穿力符合要求。
