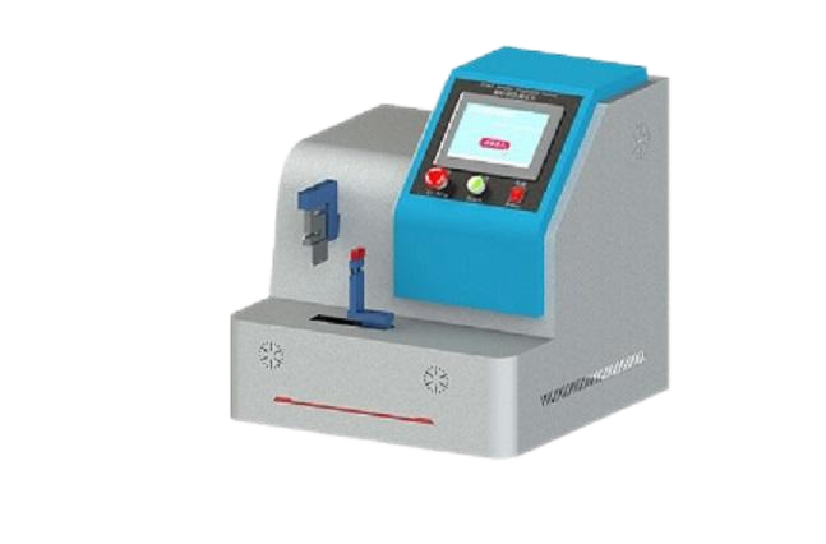

針管韌性測試儀 醫用針管（針）韌性測試儀

執行標準
醫用針管（針）韌性測試儀GB18457《制造醫療器械用不銹鋼針管》、GB15811《一次性使用無菌注射針》標準中相關條款研發生產，專門用于人體皮內、皮下、肌肉和靜脈的注射針針管和其他醫療器械用硬直不銹鋼針管的韌性測定，也稱為注射針管針韌性測試儀、醫用針管針韌性試驗機等。該檢測儀器自動化程度高，被測對象裝上后，使用者僅按一下操作鍵即可自動完成全部操作。

工作原理
為將針管的一端固定，從固定點到規定跨距的針管上施加一個力，首先向一個方向，然后向相反方向彎曲一個規定的角度，如此反復彎曲規定次數，其實驗操作步驟如下：
     1、取適量的注射針管，將針體一段牢固的固定在夾具上；
     2、將針管一端牢固地固定在夾具上，按表3規定調整被測針管所對應的的規定跨距荷選擇以下彎曲角度，正常壁25°、薄壁20°、超薄壁15°。
     3、在規定跨距位置施加一個足夠大的力，以0.5Hz頻率，雙向施加力20次，目力觀察針管折斷情況，全自動寬距調整，可在觸摸屏上任意設置距離
     4、保存并打印實驗結果。
     5、測試完畢，關閉電源。

技術參數
控制系統：PLC;
操作界面：彩色7寸觸摸屏，中英文切換
測試種類：注射針，消融針，輸液針等
測試不同管徑夾具：A1 0.2 ，A2 0.23-，A3 0.25 ，A4 0.3， A5 0.33 ，A6 0.36 ，A7 0.4 ，A8 0.45 ，A9 0.5 ，A10 0.55 ，A11 0.6， A12 0.7 ，A13 0.8 ，A14 0.9 ，A15 1.1 ，A16 1.2 A17 1.4， A18 1.6 ，A19 1.8， A20 2.1 ，A21 2.4 ，A22 2.7 ，A23 3 ，A24 3.4；
管壁：正常壁，薄壁，超薄壁三種任選；
公稱規格：0.3-3.4mm；
試驗頻率：0.5Hz；
全自動彎曲角度：15°，20°，25°三種位置，開關設定彎曲角度，屬于全自動測試；
全自動調整彎曲距離：0-110mm，精度±0.1mm(10種規格)
實驗次數：雙向施力20次;
打印功能：嵌入式微型打印機（熱敏打印機）
凈重：23KG;
外形尺寸：500*500*490mm
用電要求：220V-30A-50HZ
