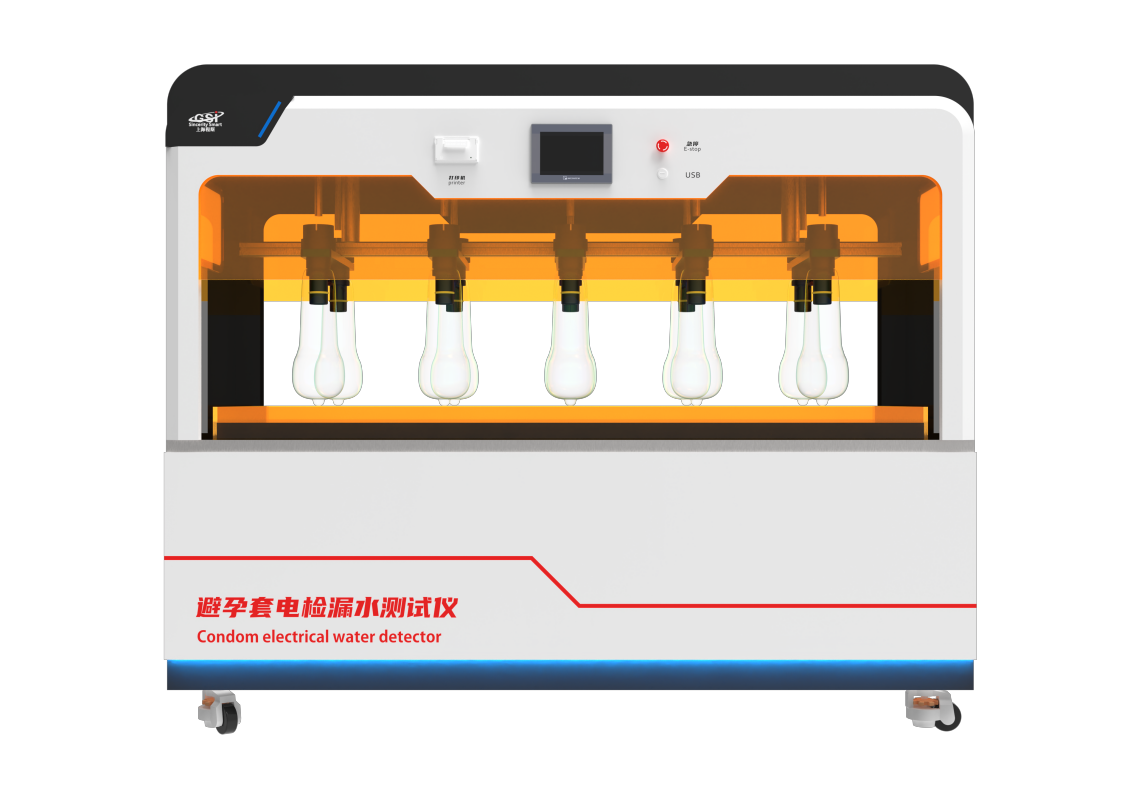

避孕套漏水試驗儀

主要用途：適用于避孕套針孔試驗的漏水法。

工作條件:水溫 10～40℃。

技術參數：

外廓尺寸：長約1100³ 寬約 520³ 高約 800mm (以實物為準)。

檢測性能：滿足避孕套針孔試驗的漏水法試驗。

符合檢測方法：GB/T 7544-2019/ISO 4074:2015 的實驗要求。

控制要求：自動控制進水，≥8 個固定頭，每個頭進水量為 300ml～600ml（可調）。

配置：

避孕套漏水試驗儀（含試驗支架、水槽、儲水箱、固定裝置、電磁閥固定裝置、時間控制器）： ≥ 1 套

時間控制器：0.01-99.99 秒（分或小時）

提供儀器正常使用所需的各種配件等，保證儀器安裝后能正常使用。

漏水試驗：

原理：

用規定體積的水充入避孕套 ,檢查懸掛的避孕套透過外表面的明顯的漏水情況 。 在確認沒有任何滲漏時 , 將避孕套在有色吸水紙上滾動 , 同時檢查避孕套的滲漏跡象。

儀器固定裝置 。適于在開口端固定避孕套 , 使其能自由地懸掛 。在懸掛狀態下對避孕套充水 。

滾動裝置(可選) , 由光滑的透明試板組合而成 。它能夠平行放置在吸水紙上方(30±5) mm 處 , 且可在水平方向上來回滾動避孕套 。

如果使用試板滾動時 , 應使避孕套轉動至少完整的一周 。

夾緊裝置(可選) , 適于抓住已扭轉的避孕套開口端 , 并防止?jié)B漏 , 對在吸水紙上滾動的部分不 產生損害 。如彈簧紙夾。

試驗步驟：

檢查單個包裝 , 并記錄任何可見的密封開 口 。

將包裝內的避孕套擠離撕口處 , 撕開包裝取出避孕套 。在任何情況下 , 不得使用剪刀或其他鋒利的器具打開包裝 。應穿戴合適的手套或指套處理避孕套 。

展開避孕套 , 使其在任何方向不受到過度伸張 。 如果發現任何小孔或撕裂 , 則認為該避孕套 為不合格 ,并終止該避孕套的進一步試驗。

記錄除針孔和撕裂以外的可見缺陷(見 3. 15)的避孕套 。

將避孕套的開口端固定到固定裝置上 ,使避孕套開口端向上懸掛 。

往避孕套中加入溫度為 10℃   40℃的水 ,水量大小見表 M. 1,其允許誤差為±10 cm3 。 確保實驗室的空氣濕度不會在避孕套外側凝結 。 檢查避孕套上可見的滲漏現象 。 任何距開口端 25 mm(測 量精度為±1mm)以外有明顯滲漏跡象的避孕套被認為不合格 ,并終止試驗 。 靠近開口端的針孔應加 以標記 ,將避孕套內的水倒空后 ,測量針孔的位置 ,確認其距開口端距離是否大于 25 mm。

避孕套中部寬度是指根據附錄 E在距其閉口端(不包括精囊)(75±5)mm 處測得的 13只避孕套的 寬度的平均值 , 精確到 0. 5 mm 。避孕套的長度根據附錄 D進行測定 。

如果沒有膨脹 , 避孕套不可能裝入規定充入的水量 , 準許充水系統內有水存留以產生一定的壓力 。然后根據進行滾動試驗。

滾動程序

懸掛之后整個避孕套沒有發現可見滲漏 , 從閉口端握住避孕套 , 如有必要 , 輕輕拉伸避孕套從 開口端將水導入 。從距開口端小于 25 mm 處扭轉避孕套一周半左右以封閉避孕套 。 從固定裝置上取下避孕套 , 用一 只手或合適的夾具抓住避孕套的開口端 。 使用軟質吸水布或者紙擦掉避孕套外面的水 。將避孕套轉移到一張干的吸水紙上 ,然后使避孕套的軸線與吸水紙平行 。

a)    人工滾動

用空閑的這只手在吸水紙上滾動避孕套至少兩周 。滾動過程中 , 應將手指伸開 , 使作用在避孕 套上的力盡量分布均勻 。保持手在吸水紙上方 25 mm   35 mm 的距離 。將手相對于整個避孕套移動 , 使避孕套作為一個整體受到手壓 , 并與吸收紙接觸。

b)    機械助力滾動

使用 M. 2. 2. 3滾動裝置 , 在吸水紙上滾動避孕套至少完整兩周 。

滾動避孕套一周以上以確定是否存在滲漏 。滾動圈數要少 , 在兩張吸水紙上滾動不超過10周 。

檢查避孕套在吸水紙上是否存在任何漏水的痕跡 , 忽略潤滑劑影響 ?？拷_口端的針孔應加以標記 , 將避孕套內的水倒空后 , 測量針孔的位置 , 確認其距開口端距離是否大于 25 mm 。距開口端 25 mm 以外存在針孔的避孕套為不合格品 。

一只手垂直地懸掛裝有水的避孕套 , 另外一只手?jǐn)D壓避孕套以確保大部分水被壓至避孕套的下半部分 。要避免局部過度拉伸 。將避孕套的閉口端用力地摁在吸水紙上 , 小心地以手劃圈的方式推動兩圈使避孕套的下半部分與吸收紙完全接觸 , 同時要避免避孕套在吸水紙上滑動和摩擦 。 檢查避孕套在吸水紙上是否存在任何漏水的痕跡 , 忽略潤滑劑的影響 。距開口端 25 mm 以外存在針孔的避孕套為不合格品 。
