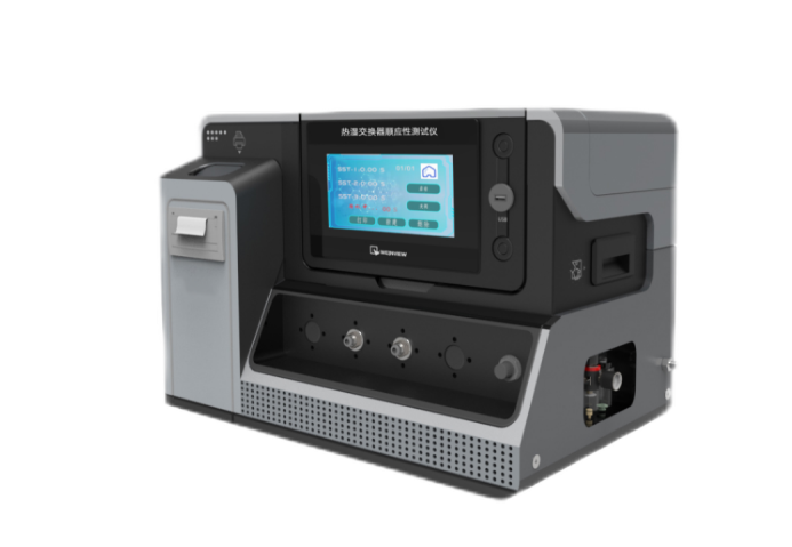

熱濕交換過濾器順應性測試儀

一，產品概述：
采用可編程控制器，觸摸屏，壓力傳感器，加壓裝置，機載打印機等組成，中英文菜單顯示，人機對話設定各項參數自動運行測試。生產單位，批次可任意輸入，操作方便。
并采用三級密碼，信息安全可靠。產品規格、測試壓力值設定、保持時間設定，打印設定、測試、加壓、減壓、時間、標定，檢定等。機載打印測試數據。實時顯示測試加壓值，保持時間等數據。并由打印機打印出測試數據及結果。適用于輸液器、輸血器、輸液針、麻醉包過濾器、管路、導管、快速接頭等。

二，測試標準
HME熱濕交換器主要用《YYT 0735.1-2009 麻醉和呼吸設備濕化人體呼吸氣體的熱濕交換器(HME)

三，技術參數
操作界面：簡體中文/英文
控制系統：PLC;
壓力傳感器：0-50Kpa   485通訊  精度0.1%測試持續時間：0.1秒～99.9分，誤差不大于±0.1S。
產品凈重：20kg;
儲氣罐：2L不銹鋼制造；
外形尺寸：430×590×370（mm）
電源：AC90V-240V/50Hz（自適應寬電壓）
質量流量控制器：0-3SLM  輸入0-5V 輸出0-5V 電壓-15-15V  進口耐壓10Mpa；
整機功率：70W
可編程控制器：PLC+ARM
觸摸屏：7寸K600+內核/點陣式65色800*480分辨率
測試接頭：15和22mm

四，順應性試驗步驟
1堵住HME的所有端口，留出一個，未堵端口與三通連接。將三通的另一端口與精度為讀值的±1％的壓力讀數裝置連接。
2對于帶有軟性組件的HME，使其運動不受限制地放置(如，漂在水上)。
3用一只容量精度為±5％的注射器通過三通的第三個端口向HME通入空氣，使內部壓力增至 7 kPa士0．35 kPa(70 cmH20±3．5 crnH20)。
4記錄所需的空氣體積，要考慮前面6．4中測量的氣體泄漏和試驗系統的順應性(即注射器、管路、接頭和壓力測量裝置)。
5 HME的順應性以毫升每千帕(mL／kPa)表示
