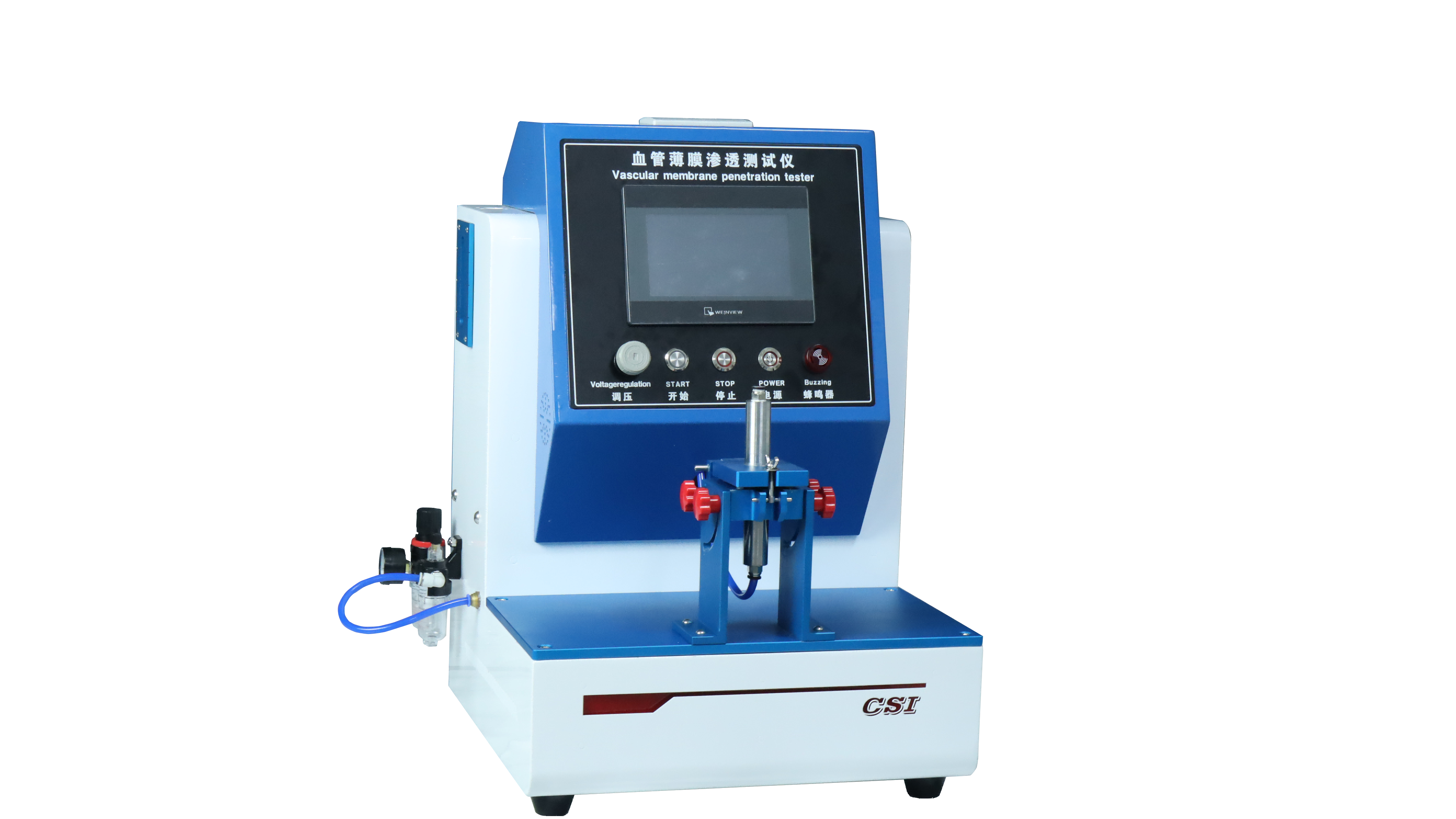

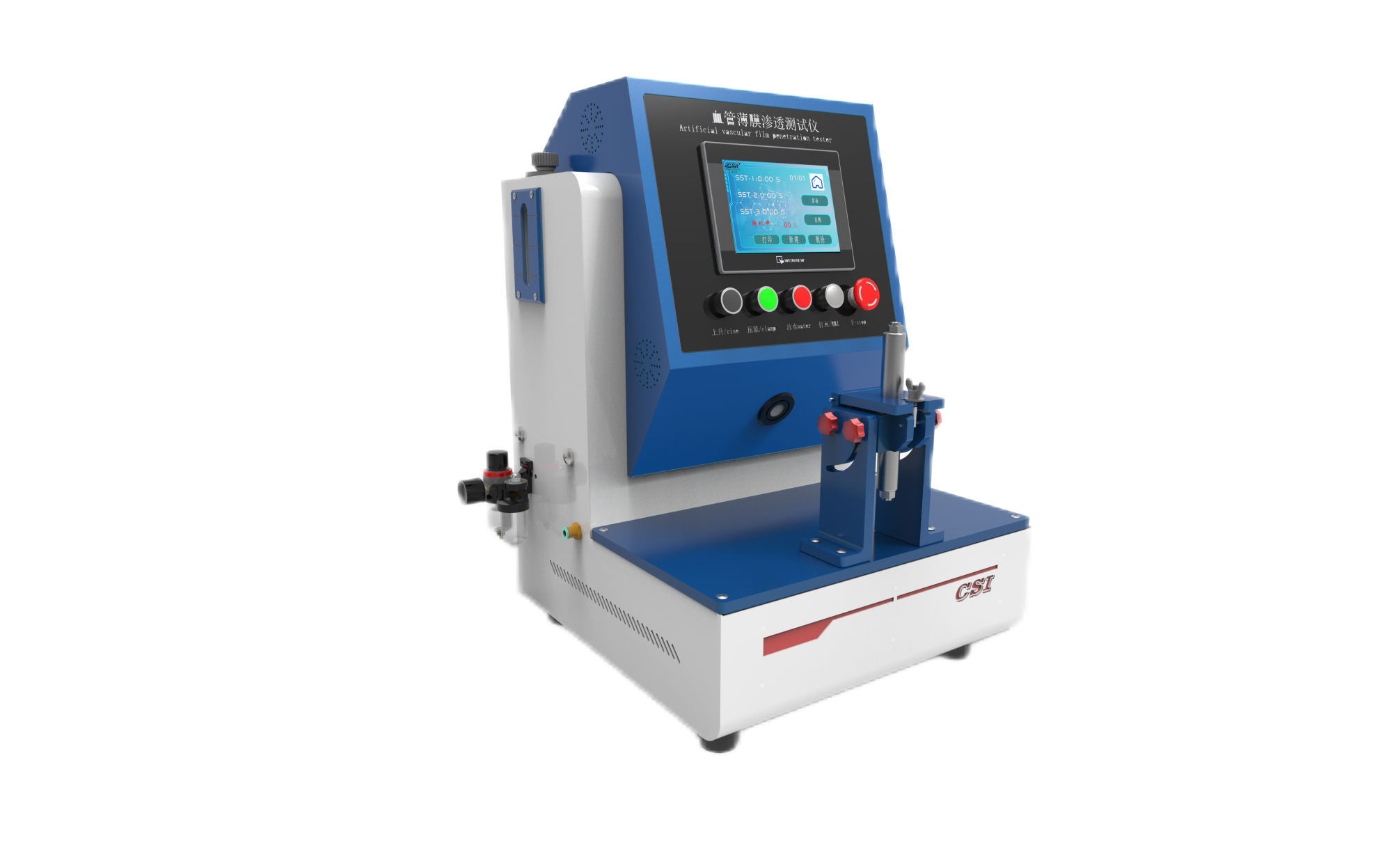

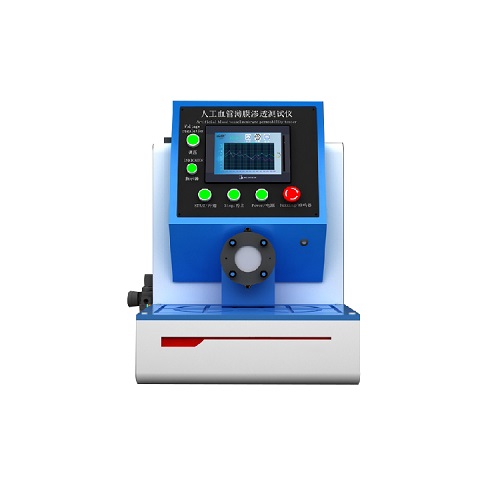

人工血管薄膜水滲透量測試儀

一，儀器特征

本設備是檢驗生產廠家產品性能的檢測設備。由可編程控制器，觸摸屏，力值傳感器，傳動裝置，機載打印機等組成，提供中英文菜單顯示，具備人機對話設定各項參數自動運行測試模式。另增設生產單位，生產批次機打輸入，使測試結果更加規范化標準化。信息安全方面采用三級密碼，讓信息安全可靠。測試操控范圍包括：公稱容量、芯桿位移、打印設定、測試、上行、下行、時間、標定，檢定等功能設定。搭配機載打印測試可實時顯示測試載荷，滑動性數據（起始力，平均力，最大推力）。針對測試結果自動判斷，不合格則啟動自動蜂鳴報警，并由打印機打印出測試數據及結果以供分析。

二，測試原理：

用環形夾具將被測試人工血管薄膜樣品的一片固定在法蘭圈上，將另外壓緊法蘭壓緊薄膜樣品，測試時不停加液加壓，降水滲透到200ML量杯里面后天平稱重。

三，測試標準：YY0500-2021

四，技術參數：

操作界面：簡體中文/英文

壓力傳感器：0-50kpaN（測試可軟件設定）

時間計時器：觸摸屏顯示

夾具：1套直徑10-90MM可根據不同要求選擇不同面積

天平：0-500克可根據要求選擇其他規格天平；

測試軟件：1套

電源：AC90V-240V/50Hz（自適應寬電壓）
整機功率：70W

可編程控制器：PLC控制系統

觸摸屏：7寸威綸通彩色觸摸屏

測力機構：內置

打印機：嵌入式打印機

1 原則

這一測試是在給定壓力下測量穿過給定面積人工血管樣品的水的流量。

2 儀器

儀器包括 :

YY 0500-2004/ISO 7198:1998

a) 流量測量裝置，例如可以稱重的容器，精度為不大于滿量程的2%;

注:在測試中為滿足流量的流量要求需要不止一臺這樣的裝置。

b) 壓力測量裝置，壓力傳感器量程上限為19 kPa(140 mmHg)精 度為土0. 3 kPa(士2 mmHg);

c) 樣品固定裝置，符合如下要求:

1) 固定裝置所能固定住的薄膜樣品面積在10-90MM（可根據要求選擇不同面積只換夾具即可）;

2) 樣品的結構是圓形的或者方形條;

注:如測試的樣品很窄，樣品可以做成矩形的。在這種情況下，應該在測試報告上注明，且精度是它的尺寸的士1%。樣品的方向也應被注明。

3) 在試樣之上的測試管路中，至少有 6倍于孔徑的一段長度應是直形的，且直徑無變化;

4) 樣品周圍的泄漏應不被記人。

d) 在測試期間，對樣品固定裝置而言，需要壓力為 16. OkPa(120mmHg),潔凈的，經過過濾的，室溫下的水 。

3 取樣和程序要求

在測試前，測試用人工血管需要用潔凈的經過濾的室溫下的水浸濕。將樣品放置在固定儀器上，將樣品拉緊至沒有皺褶。

注：對樣品拉伸的效果可以通過夾持，重力拉拽，或通過狹窄的壓板達到。這種拉伸應接近使用時的條件一旦有皺褶，應將絕大部分皺褶撫平。打開水流系統并調整壓力值，以獲得16.0 kPa1O. 3 kPa(120 mmHg士 2 ..Hg)的水壓，壓力值顯示在壓力測量裝置上。待系統穩定工作時，測量時間 60士1s時間內的流過樣品的水流量
