一、原理：
在實驗溫濕度環境下，通過電氣比例閥自動供給試樣測試壓力，然后觀察測試樣單向閥液體動態，通過電子天平讀取流動液體的質量，獲取試樣壓力于流量關系，從而得出試樣一定壓力下的流量特性。
二、技術指標
1、計時器：PLC內置 精度：0.01s
2、壓力傳感器：0-100 kpa 精度：0.1%F.S
3、電氣比例閥：0-0.1Mpa DC24V
4、電子天平：量程：220g 精度：0.0001g
5、打印機: 嵌入式熱敏打印機
6、觸摸屏：7吋HMI
7、控制：PLC
8、電腦分析：筆記本電腦/包含測試分析軟件，測試分析軟件；
9、能夠展示流量曲線，能夠設定幾個壓力參數和時間，呈現出流量曲線
三、結構原理

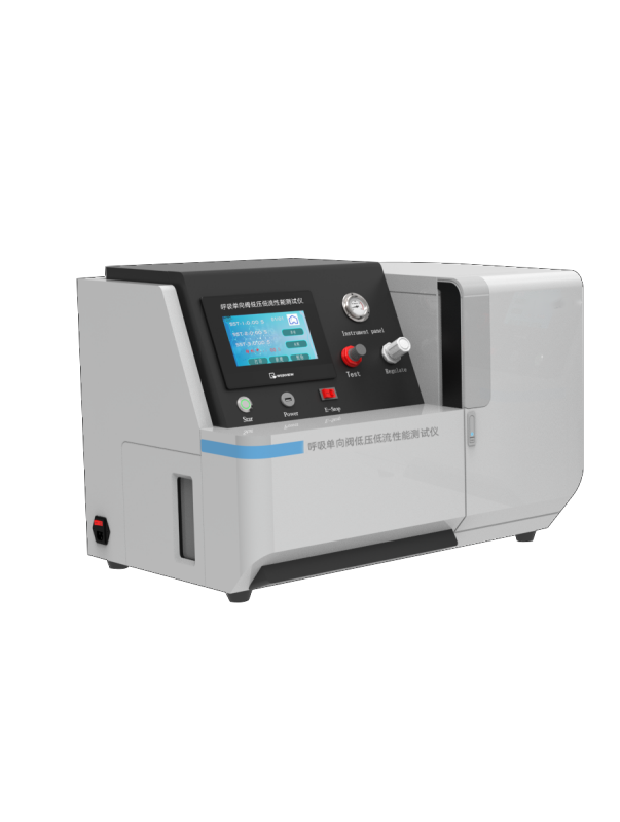

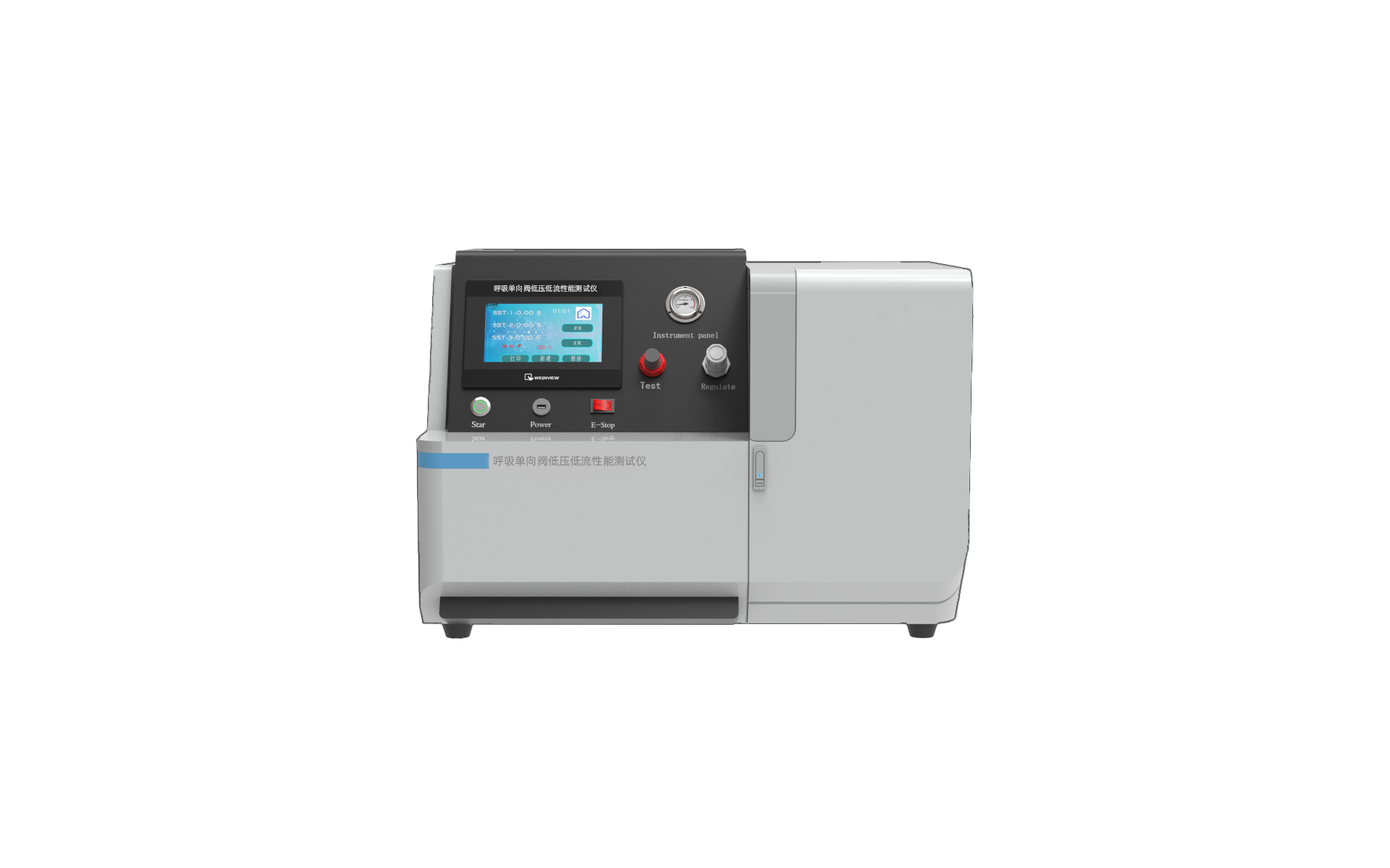

本裝置由自動測試系統、高精度壓力傳感器，電氣比例閥等：
四、機器電源：
1、電壓 220V 50HZ
2、電流 2.0A
3、總功率0.55KW
4、電路保護系統：接地保護、快速保險等.
