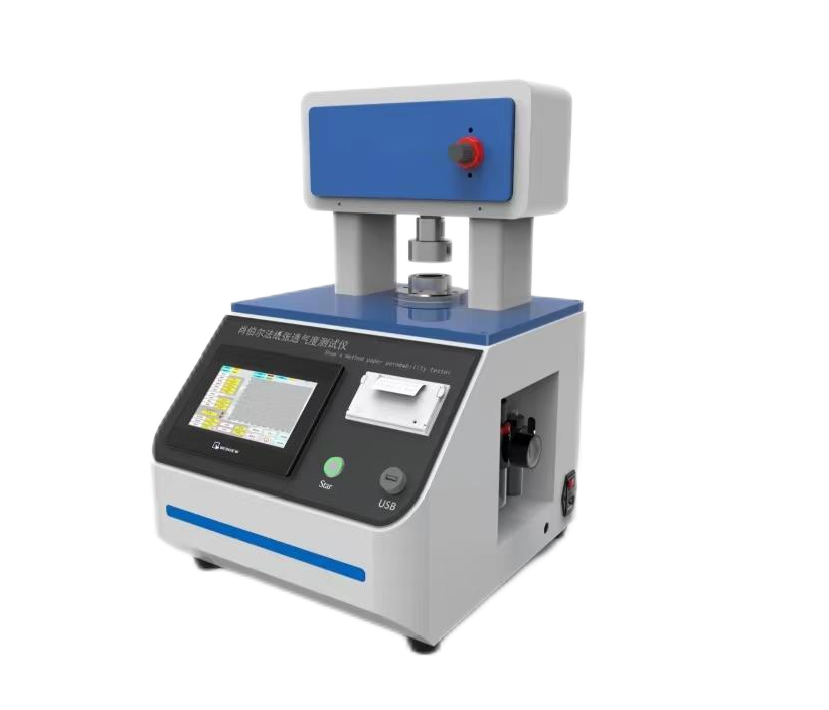

肖伯爾透氣度測定儀
根據肖伯爾方法來測定各類紙張透氣性能檢測儀器，通過調節儀器兩側水壓形成一個恒定的壓差，測定一定時間垂直通過試樣特定面積的空氣流量，用于計算透氣率等參數。廣泛用于各種工業用紙、食品包裝紙、水泥袋紙、紙袋紙、絕緣紙、拷貝紙等材料的透氣度測試，適用于造紙廠以及相關材料的科研院校和質檢部門。

工作原理


按規定的條件下，在單位時間和單位壓差下，單位面積的紙頁所通過的平均空氣流量，以微米每帕斯卡表示【1μm/（Pa?S）】=1mL/(m2?Pa?S) 。


依據標準
ISO 5636.2 、GB/T 458、QB/T1667

產品特點


?•   氣壓表支架使用鋁合金陽極處理的防腐蝕結構；
?•   閥門材質使用純銅閥門，杜絕生銹堵閥的現象；
?•   上下端蓋均采用不銹鋼材料，長時間與水接觸不生銹；
?•   試樣夾具采用內置結構避免長時間使用造成膠墊脫落；


技術參數

1、測量范圍： 0~1000ml/min/0.01μm/(pa.s)~100μm/(pa.s)
2、壓力范圍： 0.1kpa~2.0kpa
3、測試面積： 標準試樣測試為10±0.2cm²
4、試區壓差： ?標準測試壓差為 1±0.01kpa
5、測量精度： <100ml,誤差1ml;＞100ml,誤差5ml
6、夾環內徑： 標準試樣夾持內徑 35.68±0.05mm
7、上下夾環中心孔同軸度： 嚴格控制同軸度偏差<0.05mm
8、環境條件溫度： （0~35）℃，濕度＜85%
9、外形尺寸： 400×300×1200mm
10、重  量：? About 38kg
產品配置


標準配置：透氣度支架、量筒、說明書、合格證、保修卡
選配：紙張檢測儀器
操作方法：
操作步驟詳解：
關閉調節溢水閥門，開啟加水閥門和透氣閥門，將蒸餾水從帶漏斗的加水閥門注滿容器，關閉加水閥門和透氣閥門，將試樣夾緊于紙樣夾環與空氣盒之間，在溢水口下方放置量筒，開啟調節溢水閥門，將試區壓差調1kPa（100毫米水柱），如不能達到目的，則可松開鎖緊螺栓升降溢水管，直到試區壓差為1kPa，待穩定后，啟動秒表提取1分鐘量筒內水的數量，或量筒內100 mL水所需要的時間。
由于紙的透氣度與恒定壓差和測定時間有良好的正比關系，因此必要時可以選擇其它測定壓差和測定時間，但要在報告中注明。
測試前參照表1選擇測定透氣度所需合適的測試持續時間。選擇不同的測試持續時間時，測試結果的讀數誤差要以不超過2.5%為標準。
