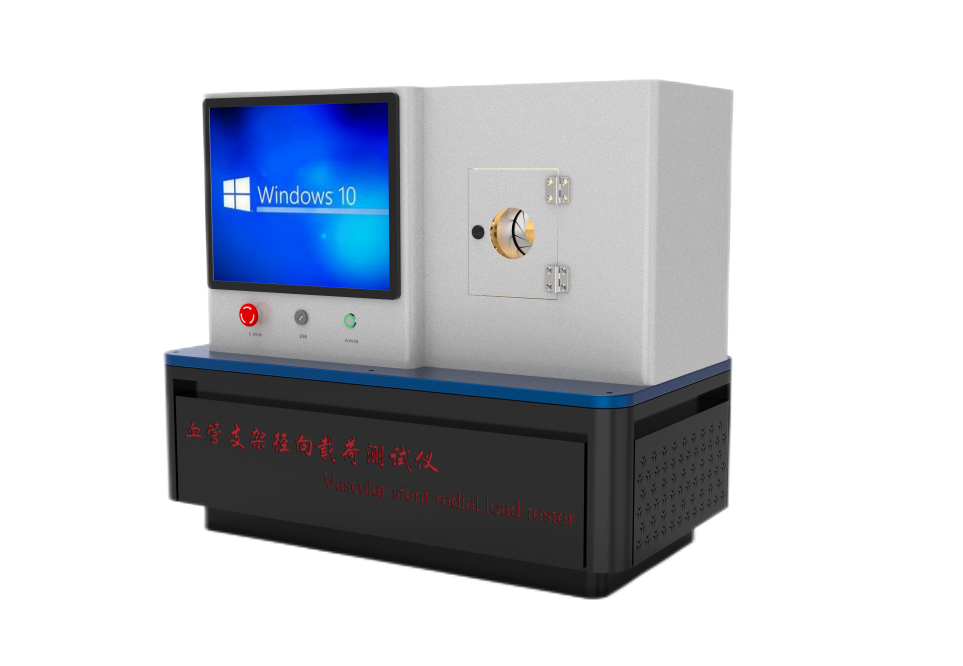

血管支架徑向載荷測試儀

一，原理

 血管支架在血管狹窄部位建立通暢性，直至發生血管重塑。血管和病變伸展會對支架施加徑向載荷。此外，血管還會受到脈動收縮壓和舒張壓的變化、患者活動產生的骨骼肌肉相互作用以及外 部因素(如患者的頸部曾在車禍中受創)導致的移位的影響。移位程度和類型根據血管位置的不同而有 所不同。為使血管保持通暢，支架應能夠承受住對其施加的載荷且無過度變形、移位或持續塌陷，要求支架對這些載荷有足夠的抗力?；谄餍殿愋秃团R床考慮，對這些載荷的抗力可通過多種試驗輸出表現：徑向強度、塌陷壓力或慢 性外展力。本設備可用于測定支架徑向負載性能的試驗方法。

二，執行表

 YY/T1660—2019

三，技術參數

PLC控制系統；

操作界面：7寸彩色觸摸屏，中英文切換；

恒溫槽：0-99度可任意設置；

芯軸規格：2MM，4MM，6MM，8MM，10MM，12MM，14MM可根據不同樣品定制；

測試長度范圍：0-100MM之間可任意調節范圍內

測試力值范圍：0~100N，精度0.1%（千分之一）選配精度0.05%；

傳感器抗過載性:120%

測試方法：虹膜式卷壓徑向加載裝置；

全自動釋放速度范圍:直徑:0~5mm/s，精度0.01MM/S

壓力范圍：0-1000KPA，可選擇其他規格；

受力點處設置一個壓力監測，時刻監測；

力值傳感器采樣率:100 點/秒;

血管支架接頭規格：可根據要求配置，標配5種規格；

虹膜式卷壓等效六角形狀直徑，不銹鋼制作，內外拋光處理，減少摩擦力；

加壓速率：可任意設置，根據血管支架直接選擇，可在觸摸屏界面輸入，方便操作；
