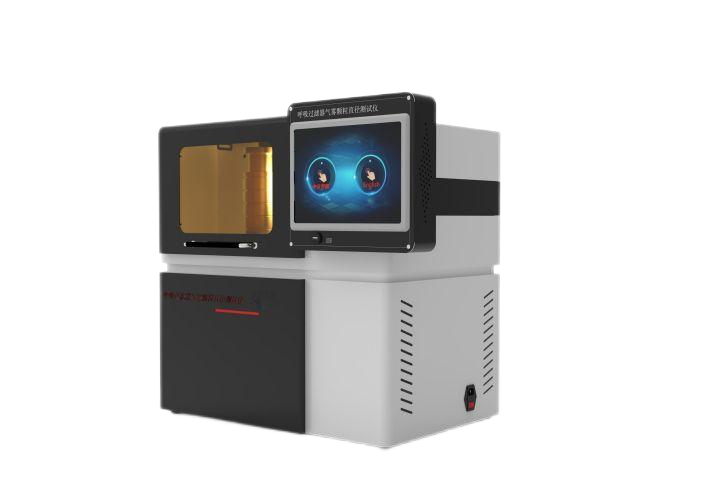

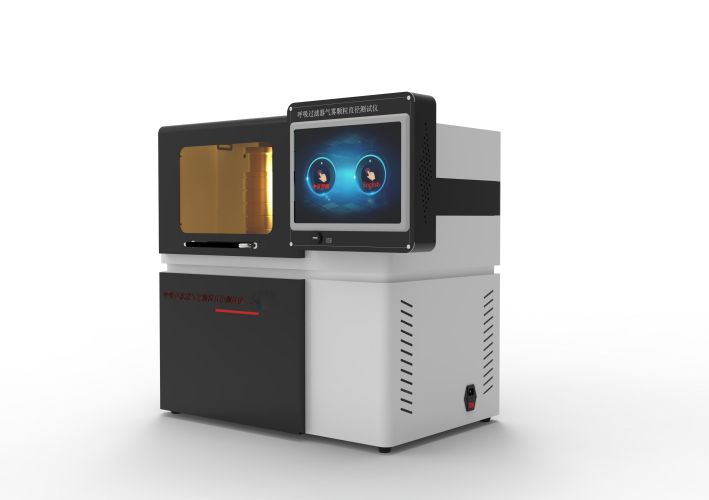

?呼吸過濾器氣霧顆粒直徑測試儀

一，測試原理

為了測試系統的顆粒直徑,在空氣驅動的級聯撞擊器中,捕捉氣霧顆粒輸出,并分析其結果。描述了兩種不同的測試設備和測試方法，其允許使用:

--高流量級聯撞擊器(在流量為15 L/min 時進行校準);或 --低流量級聯撞擊器(在流量小于15 L/min時進行校準)。兩種測試方法在使用T型管方面和/或在空氣夾帶端口方面不同,兩者均可作為允許霧化設備噴射比級聯撞擊器吸人更多的氣體的方法。兩種方法之間的測試條件、計算和測試結果表達式相同。

二，執行標準

 滿足YYT1743-2021

 三，設備參數

數字分辨率±0.1%

測量精度0.2級

流量調節范圍：0-30L/min電子式，誤差±0.5%

測試箱：內置照明，三色顯示；

流量范圍：2-20L/min國內品牌，精度2.5級；

操作界面：彩色觸摸屏10.4寸，工控機一體機（工業電腦嵌入式）

控制系統：PLC+Windows系統；

測試軟件1分；

主機一臺

全自動控制系統；

呼吸管接頭若干；

撞擊器1套8級載物臺；

真空抽氣泵：0-40L/min；

微孔濾膜：孔徑0.1um----尼龍 90mm 50片/盒；

電源：220v，50hz；

外形尺寸：840*560*730mm

四，裝箱清單

主機 ------- 1臺

電源線 ----- 1根

過渡接頭------ 4個

說明書  -------  1份

合格證 -------1份

保修卡---------1份

五，測試方法

A設備薦的灌液量的測試溶液,或在未推薦灌液量的情況下,裝有2mL的試溶液，并按照制造商的說明連接至測試壓縮機或空氣供應源。

B按照制造商的說明拆卸清(例如用并在空氣中干燥)、重新組裝級聯撞擊器，并

合并所有載物臺的沖擊表面。

C口和撞擊器器口之間安裝了易于拆卸的連接器。

D如果需要,在級聯撞擊器的出口之間有一臺絕對濾器,以阻止微細氣霧顆粒液滴進人采樣泵。

E 采樣泵的流量設定為15L/min,允許士5%的相對誤差。

F 采樣時間可以根據不同的霧化設備而改變，以允許在每個載物臺上的最大沉積，而不會超過載物臺的載荷。

G在所需的一段時間內采樣后，關閉霧化設備,然后在幾秒鐘內關閉采樣泵。將級聯撞擊器從設備的其余部分卸下。
